Lugar de origen: | China |
Nombre de la marca: | AAREAL |
Certificación: | ISO9001:2015 |
Cantidad de orden mínima: | 1 set |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | caja de madera de la madera contrachapada Fumigación-libre para la exportación |
Tiempo de entrega: | trabajo 20~30 días después de la orden confirmada |
Condiciones de pago: | L / C, T / T |
Capacidad de la fuente: | 10 juegos por mes |
Clasificación transportando ángulo: | transportador de tornillo horizontal, transportador de tornillo inclinado, transportador de tornillo | Clasificación transportando la forma: | transportador de tornillo del eje, transportador de tornillo shaftless |
---|---|---|---|
Clasificación por forma: | Transportador de tornillo en forma de "U" del canal, transportador de tornillo tubular | Transportador de tornillo del eje: | conveniente para los materiales secos no viscosos del polvo y los materiales de la pequeña partícula |
Transportador de tornillo de Shaftless: | conveniente para transportar los materiales pegajosos y enredados | Aplicación: | conveniente para la transportación horizontal u oblicua de los materiales polvorientos, granulares y |
Materiales inaplicables: | materiales perecederos, pegajosos, y aglomerados | características: | estructura simple, pequeño tamaño seccionado transversalmente, buen trabajo de aislamiento, confiabl |
Alta luz: | bandas transportadoras industriales,Transportador del elevador de cubo |

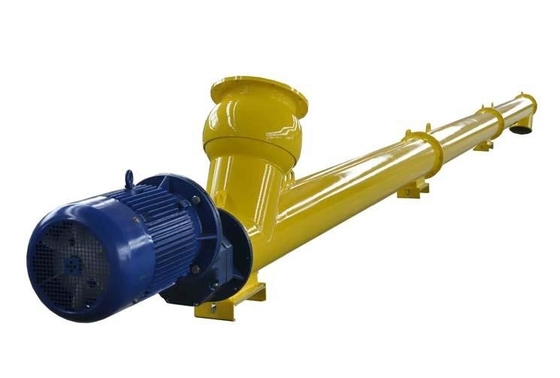

Transportador de tornillo horizontal industrial del tubo de los sistemas de transportador de los materiales a granel
Descripción del transportador y del alimentador de tornillo:
El transportador de tornillo se divide en dos tipos bajo la forma de transportación: el transportador de tornillo del eje y el transportador de tornillo shaftless., y él se divide en transportador de tornillo en forma de "U" y transportador de tornillo tubular en aspecto. El transportador de tornillo del eje es conveniente para los materiales secos no-pegajosos del polvo y los materiales de la pequeña partícula (tales como cemento, cenizas volantes, cal, grano etc.), mientras que el transportador de tornillo shaftless es conveniente para los materiales pegajosos y fácilmente enredados de la transportación. (e.g barro, biomasa, basura etc.)
Clasificación del transportador y del alimentador de tornillo:
transportando ángulo | transportador de tornillo horizontal, transportador de tornillo inclinado, transportador de tornillo vertical |
transportando la forma | transportador de tornillo del eje, transportador de tornillo shaftless |
por forma | Transportador de tornillo en forma de "U" del canal, transportador de tornillo tubular |
Principio de funcionamiento de transportador y de alimentador de tornillo:
El transportador de tornillo hace uso de los materiales de transferencia giratorios del tornillo a lo largo de la cubierta fija. La cuchilla espiral giratoria mueve el material para realizar el transporte del tornillo, y la fuerza que hace que el material no gira con la cuchilla del tornillo es la resistencia friccional del propio peso del material y del transportador de tornillo que encajona al material. Las cuchillas espirales se sueldan con autógena al eje rotatorio del transportador de tornillo. La forma superficial de la cuchilla tiene el tipo superficial sólido, el tipo superficial de la correa, el tipo superficial de la cuchilla y otros tipos según los diversos materiales que son transportados. El eje del tornillo del transportador de tornillo tiene un cojinete de empuje en el final de la dirección móvil material para dar al tornillo la fuerza de reacción axial con el material. Cuando la longitud de la máquina es larga, un transporte intermedio de la ejecución debe ser añadido.
Uso del transportador y del alimentador de tornillo:
Es ampliamente utilizado en diversas industrias, tales como materiales de construcción, industria química, energía eléctrica, metalurgia, carbón, grano etc. Es conveniente para horizontal o los materiales transportadores inclinados del polvo, granulada y pequeña del terrón, tales como carbón, ceniza, escoria, cemento, temperatura material del grano etc. son menos que 200℃.
El transportador de tornillo no es conveniente para transportar los materiales que ésos son perecederos, viscosidad grande y fácil aglomerar.
Si la transportación del ángulo de la inclinación es de gran tamaño, elige por favor el transportador de tornillo de la serie de GX.
Características principales del transportador y del alimentador de tornillo:
1. Fuerza de sustentación grande, seguro y confiable
2. adaptabilidad fuerte, instalación fácil y mantenimiento, vida de servicio larga.
3. La máquina es pequeña de tamaño, alta velocidad giratoria, asegura transferencia del uniforme del rapid
4. el extremo de la descarga se equipa de la flexibilidad del dispositivo de la limpieza, de poco ruido, fuerte de la adaptabilidad, de la entrada y del mercado de la ubicación de la disposición
5. el buen aislamiento, la cáscara adopta el tubo de acero inconsútil, los usos finales el reborde conectado el uno al otro como cuerpo, buena rigidez.
Parámetro técnico transportador de tornillo del LS, de GX y alimentador:
Tipo del LS | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
Tipo de GX | 200 | 250 | 300 | 400 | 500 | ||||||
Diámetro del tornillo (milímetro) | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
Echada del tornillo (milímetro) | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
Velocidad giratoria (r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
Transportación de la capacidad QΦ=0.33 (m3/h) | 2,2 | 7,6 | 11 | 22 | 36,4 | 66,1 | 93,1 | 160 | 223 | 304 | 458 |
Paladio el 1=10m (kilovatio) del poder | 1,1 | 1,5 | 2,2 | 2,4 | 3,2 | 5,1 | 4,1 | 8,6 | 12 | 16 | 24,4 |
Paladio el 1=30m (kilovatio) del poder | 1,6 | 2,8 | 3,2 | 5,3 | 8,4 | 11 | 15,3 | 25,9 | 36 | 48 | 73,3 |
Velocidad giratoria (r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
Transportación de la capacidad QΦ=0.33 (m3/h) | 1,9 | 5,7 | 18 | 18 | 29,1 | 52,9 | 69,8 | 125 | 174 | 261 | 305 |
Paladio el 1=10m (kilovatio) del poder | 1,0 | 1,3 | 2,1 | 2,1 | 2,9 | 4,1 | 4,7 | 6,8 | 9,4 | 14,1 | 16,5 |
Paladio el 1=30m (kilovatio) del poder | 1,5 | 2,3 | 4,5 | 4,5 | 7 | 8,9 | 11,6 | 20,4 | 28,3 | 42,2 | 49,5 |
Velocidad giratoria (r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
Transportación de la capacidad QΦ=0.33 (m3/h) | 1,4 | 4,8 | 15 | 15 | 21,8 | 39,6 | 54,3 | 97 | 149 | 174 | 244 |
Paladio el 1=10m (kilovatio) del poder | 0,9 | 1,2 | 1,9 | 1,9 | 2,5 | 3,4 | 4,3 | 5,4 | 8,1 | 9,5 | 13,3 |
Paladio el 1=30m (kilovatio) del poder | 1,2 | 2,2 | 3,8 | 3,8 | 5,4 | 6,8 | 9,2 | 16 | 24,4 | 28,6 | 39,9 |
Velocidad giratoria (r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
Transportación de la capacidad QΦ=0.33 (m3/h) | 1,2 | 3,8 | 11 | 11 | 17 | 31,7 | 46,5 | 73,0 | 99,3 | 139 | 199 |
Paladio el 1=10m (kilovatio) del poder | 0,75 | 1,1 | 1,6 | 1,6 | 2,1 | 3,1 | 3,7 | 4,6 | 5,7 | 7,7 | 11 |
Paladio el 1=30m (kilovatio) del poder | 1,1 | 1,8 | 3,4 | 3,4 | 4,4 | 5,6 | 8 | 14 | 16,7 | 23,2 | 33 |
Tabla del tamaño de la instalación de transportador y de alimentador de tornillo del LS:
Modelo | W | A | B | C | D | N | Q | Y | L | K | R | S | P | O | H | V | J | T | G | L |
LS100 | 2500 | 100 | 180 | 146 | 10 | 4 | 180 | 190 | 90 | 112 | 180 | 112 | 60 | 178 | 120 | 160 | 14 | 163 | 1500 2000 2500 |
3500-40000 |
LS160 | 2500 | 160 | 240 | 206 | 10 | 4 | 200 | 190 | 112 | 150 | 200 | 150 | 60 | 270 | 120 | 160 | 14 | 190 | ||
LS200 | 3000 | 200 | 300 | 256 | 14 | 8 | 225 | 190 | 112 | 180 | 225 | 180 | 60 | 308 | 160 | 200 | 14 | 212 | ||
LS250 | 3000 | 250 | 350 | 306 | 14 | 8 | 250 | 190 | 140 | 224 | 250 | 224 | 60 | 336 | 200 | 250 | 18 | 240 | 40000-80000 | |
LS315 | 3000 | 315 | 425 | 370 | 14 | 8 | 330 | 190 | 214 | 280 | 390 | 250 | 60 | 443 | 300 | 350 | 20 | 340 | ||
LS400 | 3000 | 400 | 500 | 456 | 14 | 8 | 350 | 190 | 224 | 355 | 390 | 280 | 60 | 533 | 320 | 400 | 24 | 384 | ||
LS500 | 3000 | 500 | 600 | 556 | 14 | 8 | 400 | 190 | 280 | 400 | 400 | 340 | 80 | 662 | 400 | 500 | 24 | 440 | 2000 3500 3500 |
5500-80000 |
LS630 | 3000 | 630 | 730 | 686 | 14 | 8 | 450 | 190 | 355 | 500 | 450 | 420 | 80 | 763 | 500 | 630 | 24 | 555 | ||
LS800 | 3000 | 800 | 920 | 868 | 18 | 16 | 550 | 340 | 450 | 630 | 550 | 520 | 80 | 970 | 632 | 800 | 30 | 650 | ||
LS1000 | 3000 | 1000 | 1120 | 1068 | 18 | 16 | 650 | 360 | 560 | 710 | 650 | 630 | 80 | 1190 | 710 | 1000 | 30 | 760 | 6000-60000 | |
LS1250 | 3000 | 1250 | 1370 | 1318 | 18 | 16 | 800 | 380 | 710 | 800 | 800 | 760 | 80 | 1440 | 800 | 1250 | 30 | 910 |
Parámetros técnicos del transportador y del alimentador de tornillo de GX:
Especificación | Funcionamiento técnico principal | Dispositivo de conducción | Dispositivo de conducción | Peso (kilogramo) |
|||
Modelo | Longitud (milímetro) |
Capacidad (cemento) (t/h) |
Velocidad giratoria min-1 |
Reductor | Motor | ||
Modelo | Ratio de la velocidad | Poder (kilovatio) |
|||||
GX200 | -10 | 9 | 60 | ZQ250 | 23,34 | 1,1 | 726 |
GX200 | -20 | 9 | 60 | ZQ250 | 23,34 | 1,5 | 1258 |
GX250 | -10 | 15,6 | 60 | ZQ250 | 23,34 | 2,2 | 960 |
GX250 | -20 | 15,6 | 60 | ZQ250 | 23,34 | 3 | 1750 |
GX300 | -10 | 21,2 | 60 | ZQ350 | 23,34 | 3 | 1373 |
GX300 | -20 | 21,2 | 60 | ZQ350 | 23,34 | 4 | 2346 |
GX400 | -10 | 51 | 60 | ZQ400 | 23,34 | 5,5 | 1911 |
GX400 | -20 | 51 | 60 | ZQ500 | 23,34 | 11 | 2049 |
GX500 | -10 | 87,5 | 60 | ZQ400 | 23,34 | 7,5 | 2381 |
GX500 | -20 | 87,5 | 60 | ZQ650 | 23,34 | 18,5 | 5389 |
GX600 | -10 | 134,2 | 45 | ZQ750 | 23,34 | 22 | 3880 |
GX600 | -10 | 134,2 | 45 | ZQ850 | 23,34 | 55 | 7090 |
Transportador de tornillo en forma de "U" tubular del canal del LS del transportador de tornillo de GX (cerrado y ábrase)
Transportador de tornillo múltiple de los agujeros de descarga del transportador de tornillo del doble hélice
Transportador de tornillo de Shaftless
Transportador de tornillo vertical inclinado del transportador de tornillo
