Tamiz vibratorio rotatorio del pigmento SS304 de la resina del polvo del hierro
Principio de funcionamiento del tamiz vibratorio rotatorio
Su motor vertical, que está instalado con los martillos excéntricos en el top y la parte inferior, mirado como fuente vibratoria. Los martillos excéntricos cambian la pista de la rotación adentro al movimiento horizontal, vertical e inclinado, y después pasan el movimiento a la superficie de tamizado. El ajuste del ángulo de fase entre el peso excéntrico superior e inferior puede cambiar las trayectorias de los materiales en el tamiz.
Nota:
(1) el diseño de la entrada del almacenador intermediario puede reducir con eficacia el impacto de materiales en la superficie de la pantalla.

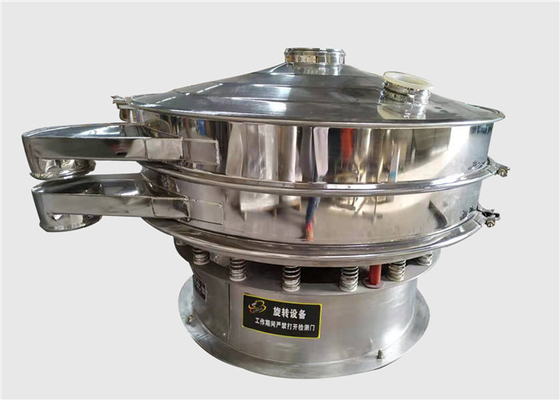

(2) la foto mostrada arriba se utiliza para defender el polvo del hierro, malla de la talla 100 de la malla, 200 malla, malla 325.
Y este la pantalla rotatoria del vibro tiene solamente una capa de pantalla con 2 puertos de la descarga.
(3) nuestros clientes piden generalmente el acero de carbono total para la máquina del tamiz. Pero este cliente requiere la parte 304 de acero inoxidables del contacto. Él puede considerar un rato de servicio más largo. Los usuarios pueden elegir tan los materiales convenientes según sus propios requisitos.
Información importante usted puede referirse al tamiz vibratorio alrededor de rotatorio
| Forma |
ronda (o circular) |
| Capas de pantalla |
1~5 cubiertas de pantalla (las capas especiales pueden ser modificadas para requisitos particulares) |
| Mesh Size |
sobre la malla 400 |
| Marco de pantalla |
L tipo (tornillo que clava), tipo adhesivo, tipo ultrasónico etc. |
| Mesh Cleaning Method |
bolas que despiden (bolas de goma, bolas del silicón, bolas etc. del poliuretano), sistema ultrasónico, sistema rotatorio etc. del cepillo. |
| Diámetro |
400m m, 500m m, 600m m, 800m m, 1000m m, 1200m m, 1500m m, 1800m m, 2000m m |
| Material |
304 de acero de acero de carbono, inoxidables, 316L etc. |
| Función |
calificando, la sólido-separación, quita la impureza etc. |
| Movimiento |
movimiento tridimensional de la vibración (movimiento tridimensional) |
| Humedecer la primavera |
primavera de acero galvanizada, primavera de acero inoxidable, primavera de goma etc. |
| Motor |
un sistema del motor vibrante, instalación horizontal |
| Marca del motor |
AAREAL hizo, la otra China hizo, OLI-WOLONG etc. |
Las características generales del ajuste del vibrador son descritas más abajo:
Diagrama de la estructura del tamiz vibratorio rotatorio de acero inoxidable para el polvo del hierro:
Características del tamiz vibratorio rotatorio
1. Salida de hasta 5 veces por área de unidad; exactamente a la separación llana 6, el tamizado de eficacia es más alto del 95%.
2. Utilizamos las bolas de goma del silicio excelente, la onda ultrasónica o el cepillo giratorio para la malla de tamizado de limpieza. Ningún bloqueo de la malla.
3. la aceleración es cinco veces menos que el tamiz vibratorio normal. Los recambios tendrán vida más larga. Así reducir mantenga el coste.
Función básica del tamiz vibratorio rotatorio
1. Clasificación
Cada modelo de la máquina vibrante del tamiz puede exacto y continuamente la pantalla y los productos defendidos separados, el tipo de múltiples capas pueden defender y separar cinco grupos de diversas partículas a la vez. Es conveniente para los materiales secos.
2. Separación de sólido-líquido
La mezcla de sólido y de líquido se puede separar con eficacia por el tipo solo o de múltiples capas en diversos materiales del grado.
3. Quite la impureza
El modelo puede separar rápidamente algunas partículas de gran tamaño o de tamaño insuficiente de una cantidad de materiales.
Parámetros técnicos del tamiz vibratorio rotatorio de acero inoxidable para el polvo del hierro:
| Modelo |
Poder |
Diámetro superficial de la pantalla |
Área que defiende eficaz (m2) |
Capas |
| AY-400 |
0,18 KILOVATIOS |
350m m |
0,0962 |
1~3 |
| AY-600 |
0,25 KILOVATIOS |
550m m |
0,2375 |
1~3 |
| AY-800 |
0,55 KILOVATIOS |
750m m |
0,4416 |
1~3 |
| AY-1000 |
0,75 KILOVATIOS |
920m m |
0,6644 |
1~3 |
| AY-1200 |
1,1 KILOVATIOS |
1120m m |
0,9847 |
1~3 |
| AY-1500 |
1,5 KILOVATIOS |
1420m m |
1,5829 |
1~3 |
| AY-1800 |
2,2 KILOVATIOS |
1720m m |
2,3223 |
1~3 |
| AY-2000 |
3,0 KILOVATIOS |
1920m m |
2,89 |
1~3 |
Dimensiones totales del tamiz vibratorio rotatorio de acero inoxidable para el polvo del hierro:
| Modelo |
|
B |
C |
D |
E |
F |
G |
Yo |
Altura de una sola capa |
Altura de la capa doble |
Tres
Capa
Altura
|
| AY-400 |
472 |
372 |
150 |
400 |
110 |
60 |
300 |
270 |
550 |
660 |
770 |
| AY-600 |
570 |
450 |
200 |
600 |
120 |
80 |
380 |
340 |
730 |
865 |
1000 |
| AY-800 |
690 |
570 |
200 |
800 |
130 |
100 |
550 |
340 |
730 |
865 |
1000 |
| AY-1000 |
810 |
690 |
250 |
970 |
150 |
120 |
650 |
400 |
790 |
925 |
1060 |
| AY-1200 |
970 |
850 |
250 |
1170 |
180 |
130 |
760 |
450 |
860 |
1025 |
1190 |
| AY-1500 |
1180 |
1060 |
250 |
1470 |
200 |
140 |
950 |
480 |
985 |
1180 |
1370 |
| AY-1800 |
1480 |
1360 |
350 |
1770 |
220 |
150 |
1110 |
520 |
1030 |
1220 |
1410 |
