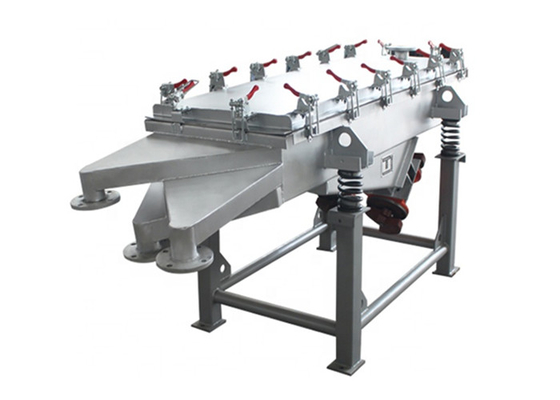

Industria Química Vibración lineal con pantalla de doble motor horizontal
Introducción de la máquina de detección vibratoria lineal de gran capacidad utilizada en la industria química:
La máquina de cribado lineal vibratorio de gran capacidad utilizada en la industria química es un equipo de cribado fino clásico y universal.Casi todas las pantallas vibratorias lineales se componen de la caja de pantalla, dispositivo de soporte o suspensión, unidad motriz, pieza aislante de vibraciones, etc.
Principio de trabajo de las máquinas de cribado lineal vibratorio de gran capacidad utilizadas en la industria química:
La máquina de tamiz de vibración lineal utiliza motores de doble vibración para conducir, cuando dos motores giran sincrónicamente y a la inversa,las fuerzas de excitación generadas por el bloque excéntrico se resuelven en paralelo con la dirección del eje del motor y luego se unen como una sola en toda la dirección del eje del motorHay un ángulo de inclinación entre los dos ejes del motor en relación con la cubierta de pantalla.Bajo la influencia de la fuerza resultante de la fuerza de excitación y el propio material pesoLos materiales se lanzan hacia arriba para hacer salto y movimiento lineal hacia adelante en la cubierta de la pantalla con el fin de filtrar y clasificar el material.
Información importante sobre las máquinas de detección de gran capacidad de vibración lineal utilizadas en la industria química:
| Modelo |
AZ-515, 520, 525, 1025, 1030, 1040, 1225, 1230, 1235, 1535 y demás |
| Forma de las piezas |
forma rectangular |
| La moción |
movimiento lineal |
| Composición estructural |
caja de pantalla, pantalla, motor de vibración, base del motor, resorte amortiguador, soporte, etc. |
| Motor de vibración |
dos conjuntos de motores de vibración horizontal, con rotación sincrónica inversa |
| Materiales aplicables |
adecuado para tamizar materiales no pegajosos de 0,074 mm~10 mm con un contenido de humedad inferior al 7% |
| Superficie de la pantalla |
Horizontal o inclinado (0°~7°) |
| Capas de pantalla |
1 ~ 6 capas de pantalla (Las capas superiores se pueden personalizar de acuerdo con la situación real) |
| Cuadro de pantalla |
marco de pantalla de madera, marco de pantalla de acero al carbono, marco de pantalla de acero inoxidable, etc. |
| Método de limpieza de malla |
bolas de rebote, sistema ultrasónico, etc. |
| El material |
acero al carbono, acero inoxidable 304/316L,material de titanioy así sucesivamente |
| Tamaño de la pantalla |
La longitud de la pantalla es de 500*2000mm, 500*2500mm, 1000*2000mm, 1000*2500mm, 1000*3000mm, 1000*4000mm, 1200*2500mm, 1200*3500mm, 1200*4000mm, 1500*3500mm, etc. La longitud de la pantalla es de 500*2000mm, 500*2500mm, 1000*2000mm, 1000*2500mm, 1000*3000mm, 1000*4000mm, 1200*2500mm, 1200*2500mm, 1200*3500mm, etc. |
| Aplicación |
partículas de plástico, té, fertilizantes químicos, lisina, urea, fertilizantes orgánicos, piedra caliza, forraje, piensos, material refractario, etc. |
| Tratamiento de la superficie |
La industria de la Unión Europea ha desarrollado una serie de métodos de producción de plástico para la fabricación de productos de limpieza. |
Aplicación de las máquinas de cribado lineal vibratorio de gran capacidad utilizadas en la industria química:
1Industria química: grasas, pinturas, paletas, pigmentos de resina, medicina, etc.
2La industria del plástico.
3Industria de materiales abrasivos y cerámica: materiales abrasivos, refractarios, arena de construcción, mica, alumina, estiércol, etc.
4Industria alimentaria: almidón, leche en polvo, levadura en polvo, azúcar, sal, álcali, polvo gourmet, polen, aditivo alimentario, leche de frijoles, jugo, etc.
5- Industria de fertilizantes orgánicos.
6Industria mecánica: metalurgia de polvo, fundición de arena, material electromagnético y polvo metálico, etc.
7- Metalurgia y minería: arena de cuarzo, mineral, óxido de titanio, óxido de zinc, etc.
8- Industria de la fabricación del papel: estiércol revestido, líquido de escape, líquido de fabricación del papel y recuperación de aguas residuales, etc.
Composición estructural de una máquina de cribado lineal vibratorio de gran capacidad utilizada en la industria química:
Las pantallas vibratorias rectangulares están compuestas por una caja de pantalla, un motor de vibración, un sistema de amortiguación y un chasis.
1Cuadro de pantalla:Soldado por placa de acero, con cierta resistencia y rigidez, es el componente principal de la máquina de pantalla.
2.Cuadrícula de pantalla:La malla de la pantalla es de placa perforada, la rigidez general es buena, sólida y fiable.
3.Motor de vibración:el método de uso y mantenimiento del motor de vibración para ver las instrucciones de funcionamiento del motor de vibración.
4.Muelle de amortiguación de vibraciones:Para evitar que las vibraciones pasen al suelo y soportar todo el peso de la caja de pantalla, el muelle debe estar perpendicular al suelo.
5- ¿ Por qué?el pedestal del autor:el pedestal del motor del tipo de tamiz de vibración descendente (el motor está instalado debajo de la caja de tamiz) puede moverse; el tornillo de conexión debe ser apretado antes de su uso,Especialmente la nueva máquina de detección debe ser apretada repetidamente tres días antes del ensayo., para evitar accidentes causados por el aflojamiento.
6.En brackets:el soporte se utiliza para sostener la caja de pantalla. Debe montarse perpendicularmente al suelo durante la instalación. El soporte y la parte del cuerpo del tamiz deberán estar unidos por el resorte de compresión.
Características de las máquinas de cribado lineal vibratorio de gran capacidad utilizadas en la industria química:
1Alta precisión en la detección, alto rendimiento y estructura simple.
2. Las juntas de soldadura de cada parte del cuerpo del tamiz adoptan placa laminada y material cercano (parte del grupo adopta conexión atornillada),tiene características tales como buena rigidez integral, solidez y fiabilidad.
3Estructura totalmente cerrada, descarga automática, más adecuada para el trabajo en la línea de montaje.
4Menos consumo de energía, bajo ruido, larga vida útil de la pantalla.
Las condiciones técnicas Parámetros de las máquinas de cribado lineal vibratorio de gran capacidad utilizadas en la industria química:
| Modelo |
Tamaño nominal (mm) |
Las partículasEl S- ¿ Qué?(mm) |
Ángulo de inclinación of Pantalla(°) |
Amplitud(mm) |
Capa |
Potencia (Kw) |
| El AZ-520 |
500*2000 |
0.074 ~ 10 |
0 a 7° |
4 ~ 10 |
1 ~ 6 |
2*(0,4 ~ 0,75) |
| AZ-525 |
500*2500 |
2*(0,4 ~ 0,75) |
| El AZ-530 |
500*3000 |
2*(0,4 ~ 0,75) |
| El AZ-1020 |
1000*2000 |
2*(0,4 ~ 0,75) |
| El AZ-1025 |
1000*2500 |
2*(0.4~1.1) |
| El AZ-1030 |
1000*3000 |
2*(1.1~1.5) |
| El AZ-1040 |
1000*4000 |
2*(1.1~1.5) |
| AZ-1225 |
1200*2500 |
2*(1.1~1.5) |
| AZ-1235 y sus derivados |
1200*3500 |
2*(1.1~2.2) |
| AZ-1250 |
1200*5000 |
2*(1.1~2.2) |
| El AZ-1535 |
1500*3500 |
2*(1.1~2.2) |
| El AZ-1560 |
1500*6000 |
2*(2.2~3.7) |
| El AZ-1845 |
1800*4500 |
0.074 ~ 15 |
2*(2.2~3.7) |
| Las condiciones de los productos |
2000*5000 |
2*(2.2~3.7) |
| Se trata de la AZ-2060. |
2000*6000 |
2*(2.2~3.7) |
Nota: Los datos de la tabla son sólo para referencia.
