Lugar de origen: | China |
Nombre de la marca: | AAREAL |
Certificación: | ISO9001:2015 |
Número de modelo: | LS/GX |
Cantidad de orden mínima: | 1 set |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | caja de madera de la madera contrachapada Fumigación-libre para la exportación |
Tiempo de entrega: | trabajo 20~30 días después de la orden confirmada |
Condiciones de pago: | L / C, T / T |
Capacidad de la fuente: | 10 juegos por mes |
Clasificación por forma: | Transportador de tornillo en forma de "U" del canal, transportador de tornillo tubular | Clasificación transportando ángulo: | transportador de tornillo horizontal, transportador de tornillo inclinado, transportador de tornillo |
---|---|---|---|
Clasificación transportando la forma: | transportador de tornillo del eje, transportador de tornillo shaftless | Transportador de tornillo de Shaftless: | conveniente para transportar los materiales pegajosos y enredados |
Transportador de tornillo del eje: | conveniente para los materiales secos no viscosos del polvo y los materiales de la pequeña partícula | Materiales inaplicables: | materiales perecederos, pegajosos, y aglomerados |
características: | estructura simple, pequeño tamaño seccionado transversalmente, buen trabajo de aislamiento, confiabl | Aplicación: | conveniente para la transportación horizontal u oblicua de los materiales polvorientos, granulares y |
Alta luz: | banda transportadora ligera,Transportador del elevador de cubo |

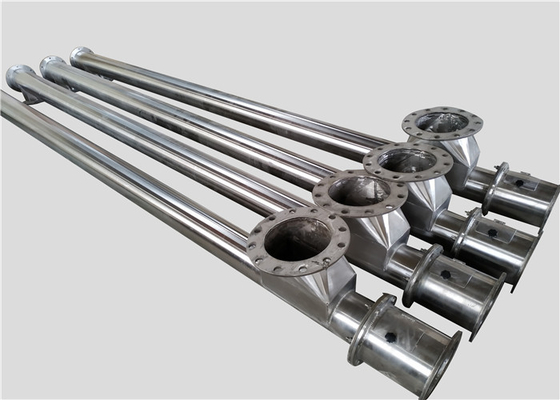

Mantenimiento bajo de transportador del alimentador vibratorio tubular industrial horizontal de los sistemas
Descripción del transportador de tornillo horizontal del canal tubular industrial para los materiales a granel:
El transportador de tornillo horizontal del canal tubular industrial para los materiales a granel es un equipo transportador ampliamente utilizado. Hay dos clases de transportadores de tornillo divididos de transportar la dirección, uno es transportador de tornillo horizontal, y otro es transportador de tornillo vertical. El transportador se utiliza para los materiales flojos tales como toda clase de polvos, de gránulos y de pequeños bloques. El transportador de tornillo horizontal es el tipo más ampliamente utilizado de transportador. Puede transportar los materiales a granel a partir de una porción de un proceso a otra. El transportador de tornillo horizontal está disponible en una amplia gama de tamaños, de longitudes, de configuraciones y de materiales de la construcción.
Principio de funcionamiento de transportador de tornillo horizontal del canal tubular industrial para los materiales a granel:
El transportador de tornillo hace uso de los materiales de transferencia giratorios del tornillo a lo largo de la cubierta fija. La cuchilla espiral giratoria mueve el material para realizar el transporte del tornillo, y la fuerza que hace que el material no gira con la cuchilla del tornillo es la resistencia friccional del propio peso del material y del transportador de tornillo que encajona al material. Las cuchillas espirales se sueldan con autógena al eje rotatorio del transportador de tornillo. La forma superficial de la cuchilla tiene el tipo superficial sólido, el tipo superficial de la correa, el tipo superficial de la cuchilla y otros tipos según los diversos materiales que son transportados. El eje del tornillo del transportador de tornillo tiene un cojinete de empuje en el final de la dirección móvil material para dar al tornillo la fuerza de reacción axial con el material. Cuando la longitud de la máquina es larga, un transporte intermedio de la ejecución debe ser añadido.
Características principales del transportador de tornillo horizontal del canal tubular industrial para los materiales a granel:
1. Estructura simple, pequeño espacio ocupado.
2. Alta confiabilidad, mantenimiento bajo.
3. Fácil formar la cadena de producción, puede ser conectado con el equipo de envasado, equipo del almacenamiento, equipo de mezcla o equipo el defender.
4. Modificado para requisitos particulares con la tolva o ruedas corrientes y otras.
5. Puerto de alimentación múltiple y puerto de la descarga disponible.
6. Lacre confiable.
7. Económico comprar, instale y actúe.
Clasificación del transportador de tornillo horizontal del canal tubular industrial para los materiales a granel:
transportando ángulo | transportador de tornillo horizontal, transportador de tornillo inclinado, transportador de tornillo vertical |
transportando la forma | transportador de tornillo del eje, transportador de tornillo shaftless |
por forma | Transportador de tornillo en forma de "U" del canal, transportador de tornillo tubular |
Parámetro técnico del transportador de tornillo horizontal del canal tubular industrial para los materiales a granel:
Tipo del LS | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
Tipo de GX | 200 | 250 | 300 | 400 | 500 | ||||||
Diámetro del tornillo (milímetro) | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
Echada del tornillo (milímetro) | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
Velocidad giratoria (r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
Transportación de la capacidad QΦ=0.33 (m3/h) | 2,2 | 7,6 | 11 | 22 | 36,4 | 66,1 | 93,1 | 160 | 223 | 304 | 458 |
Paladio el 1=10m (kilovatio) del poder | 1,1 | 1,5 | 2,2 | 2,4 | 3,2 | 5,1 | 4,1 | 8,6 | 12 | 16 | 24,4 |
Paladio el 1=30m (kilovatio) del poder | 1,6 | 2,8 | 3,2 | 5,3 | 8,4 | 11 | 15,3 | 25,9 | 36 | 48 | 73,3 |
Velocidad giratoria (r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
Transportación de la capacidad QΦ=0.33 (m3/h) | 1,9 | 5,7 | 18 | 18 | 29,1 | 52,9 | 69,8 | 125 | 174 | 261 | 305 |
Paladio el 1=10m (kilovatio) del poder | 1,0 | 1,3 | 2,1 | 2,1 | 2,9 | 4,1 | 4,7 | 6,8 | 9,4 | 14,1 | 16,5 |
Paladio el 1=30m (kilovatio) del poder | 1,5 | 2,3 | 4,5 | 4,5 | 7 | 8,9 | 11,6 | 20,4 | 28,3 | 42,2 | 49,5 |
Velocidad giratoria (r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
Transportación de la capacidad QΦ=0.33 (m3/h) | 1,4 | 4,8 | 15 | 15 | 21,8 | 39,6 | 54,3 | 97 | 149 | 174 | 244 |
Paladio el 1=10m (kilovatio) del poder | 0,9 | 1,2 | 1,9 | 1,9 | 2,5 | 3,4 | 4,3 | 5,4 | 8,1 | 9,5 | 13,3 |
Paladio el 1=30m (kilovatio) del poder | 1,2 | 2,2 | 3,8 | 3,8 | 5,4 | 6,8 | 9,2 | 16 | 24,4 | 28,6 | 39,9 |
Velocidad giratoria (r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
Transportación de la capacidad QΦ=0.33 (m3/h) | 1,2 | 3,8 | 11 | 11 | 17 | 31,7 | 46,5 | 73,0 | 99,3 | 139 | 199 |
Paladio el 1=10m (kilovatio) del poder | 0,75 | 1,1 | 1,6 | 1,6 | 2,1 | 3,1 | 3,7 | 4,6 | 5,7 | 7,7 | 11 |
Paladio el 1=30m (kilovatio) del poder | 1,1 | 1,8 | 3,4 | 3,4 | 4,4 | 5,6 | 8 | 14 | 16,7 | 23,2 | 33 |
Tabla del tamaño de la instalación de transportador de tornillo horizontal del canal tubular industrial para los materiales a granel:
Modelo | W | A | B | C | D | N | Q | Y | L | K | R | S | P | O | H | V | J | T | G | L |
LS100 | 2500 | 100 | 180 | 146 | 10 | 4 | 180 | 190 | 90 | 112 | 180 | 112 | 60 | 178 | 120 | 160 | 14 | 163 | 1500 2000 2500 |
3500-40000 |
LS160 | 2500 | 160 | 240 | 206 | 10 | 4 | 200 | 190 | 112 | 150 | 200 | 150 | 60 | 270 | 120 | 160 | 14 | 190 | ||
LS200 | 3000 | 200 | 300 | 256 | 14 | 8 | 225 | 190 | 112 | 180 | 225 | 180 | 60 | 308 | 160 | 200 | 14 | 212 | ||
LS250 | 3000 | 250 | 350 | 306 | 14 | 8 | 250 | 190 | 140 | 224 | 250 | 224 | 60 | 336 | 200 | 250 | 18 | 240 | 40000-80000 | |
LS315 | 3000 | 315 | 425 | 370 | 14 | 8 | 330 | 190 | 214 | 280 | 390 | 250 | 60 | 443 | 300 | 350 | 20 | 340 | ||
LS400 | 3000 | 400 | 500 | 456 | 14 | 8 | 350 | 190 | 224 | 355 | 390 | 280 | 60 | 533 | 320 | 400 | 24 | 384 | ||
LS500 | 3000 | 500 | 600 | 556 | 14 | 8 | 400 | 190 | 280 | 400 | 400 | 340 | 80 | 662 | 400 | 500 | 24 | 440 | 2000 3500 3500 |
5500-80000 |
LS630 | 3000 | 630 | 730 | 686 | 14 | 8 | 450 | 190 | 355 | 500 | 450 | 420 | 80 | 763 | 500 | 630 | 24 | 555 | ||
LS800 | 3000 | 800 | 920 | 868 | 18 | 16 | 550 | 340 | 450 | 630 | 550 | 520 | 80 | 970 | 632 | 800 | 30 | 650 | ||
LS1000 | 3000 | 1000 | 1120 | 1068 | 18 | 16 | 650 | 360 | 560 | 710 | 650 | 630 | 80 | 1190 | 710 | 1000 | 30 | 760 | 6000-60000 | |
LS1250 | 3000 | 1250 | 1370 | 1318 | 18 | 16 | 800 | 380 | 710 | 800 | 800 | 760 | 80 | 1440 | 800 | 1250 | 30 | 910 |
Parámetros técnicos del transportador de tornillo horizontal del canal tubular industrial para los materiales a granel:
Especificación | Funcionamiento técnico principal | Dispositivo de conducción | Dispositivo de conducción | Peso (kilogramo) |
|||
Modelo | Longitud (milímetro) |
Capacidad (cemento) (t/h) |
Velocidad giratoria min-1 |
Reductor | Motor | ||
Modelo | Ratio de la velocidad | Poder (kilovatio) |
|||||
GX200 | -10 | 9 | 60 | ZQ250 | 23,34 | 1,1 | 726 |
GX200 | -20 | 9 | 60 | ZQ250 | 23,34 | 1,5 | 1258 |
GX250 | -10 | 15,6 | 60 | ZQ250 | 23,34 | 2,2 | 960 |
GX250 | -20 | 15,6 | 60 | ZQ250 | 23,34 | 3 | 1750 |
GX300 | -10 | 21,2 | 60 | ZQ350 | 23,34 | 3 | 1373 |
GX300 | -20 | 21,2 | 60 | ZQ350 | 23,34 | 4 | 2346 |
GX400 | -10 | 51 | 60 | ZQ400 | 23,34 | 5,5 | 1911 |
GX400 | -20 | 51 | 60 | ZQ500 | 23,34 | 11 | 2049 |
GX500 | -10 | 87,5 | 60 | ZQ400 | 23,34 | 7,5 | 2381 |
GX500 | -20 | 87,5 | 60 | ZQ650 | 23,34 | 18,5 | 5389 |
GX600 | -10 | 134,2 | 45 | ZQ750 | 23,34 | 22 | 3880 |
GX600 | -10 | 134,2 | 45 | ZQ850 | 23,34 | 55 | 7090 |
Uso del transportador de tornillo horizontal del canal tubular industrial para los materiales a granel:
El transportador de tornillo es ampliamente utilizado en diversas industrias, tales como materiales de construcción, industria química, energía eléctrica, metalurgia, carbón, grano etc. Es conveniente para horizontal o los materiales transportadores inclinados del polvo, granulada y pequeña del terrón, tales como carbón, ceniza, escoria, cemento, temperatura material del grano etc. son menos que 200℃.
El transportador de tornillo no es conveniente para transportar los materiales que ésos son perecederos, viscosidad grande y fácil aglomerar.
Si la transportación del ángulo de la inclinación es de gran tamaño, elige por favor el transportador de tornillo de la serie de GX.
Transportador de tornillo en forma de "U" tubular del canal del LS del transportador de tornillo de GX (cerrado y ábrase)
Transportador de tornillo múltiple de los agujeros de descarga del transportador de tornillo del doble hélice
Transportador de tornillo de Shaftless
Transportador de tornillo vertical inclinado del transportador de tornillo
