incluye tanto el movimiento elíptico como el lineal
Ventajas:
alta intensidad de vibración, gran área de visualización, ángulo ajustable de la caja de visualizaci
Dispositivo de accionamiento:
3 conjuntos de motores vibratorios
Capas de pantalla:
1 a 2 capas
Amplitud:
5.5 mm ~ 6.0 mm
Aplicación:
Fabricación de papel, metales no ferrosos, metalurgia, materiales de construcción, productos químico
Resaltar:
pantalla de vibración húmeda
,
máquina de separador de tamiz
Máquina de filtrado de aguas residuales de movimiento circular con pantalla vibratoria

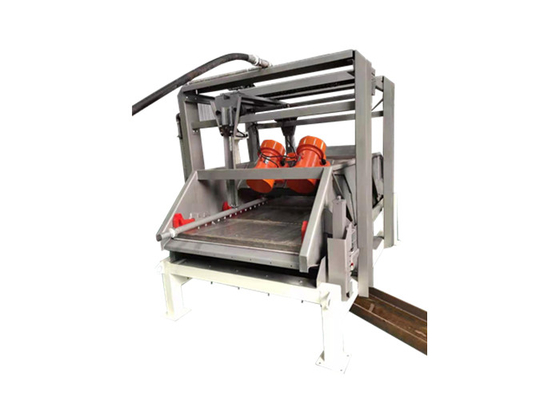

Introducción de la máquina de detección húmeda vibratoria rectangular para la aplicación de aguas residuales:
La máquina de detección húmeda rectangular vibratoria para aguas residuales de efluentes está especialmente diseñada para la separación de sólidos y líquidos.la pantalla vibratoria rectangular de varios movimientosEl diseño innovador de la pantalla de vibración lineal de doble movimiento permite a los operadores utilizar el movimiento lineal donde pesado,se encuentran sólidos de gran volumenEn estos intervalos, los separadores necesitan generar altas fuerzas g para mover eficazmente sólidos densos a través de la pantalla.
Principio de funcionamiento de la máquina de detección húmeda vibratoria rectangular para la aplicación de aguas residuales:
El separador de vibración rectangular adopta un sistema de pulverización automático. La presión del agua de pulverización es de aproximadamente 5 KG y el caudal es de 290 L/H. El operador puede establecer el intervalo de pulverización cronometrado,que puede prolongar eficazmente el intervalo de tiempo de inactividad y reducir el desperdicio de pintura sin afectar la concentración de pintura.
El filtro de vibración rectangular de doble movimiento está equipado con tres motores de vibración, que proporcionan dos modos de movimiento: movimiento lineal y movimiento elíptico.La máquina rectangular de filtrado húmedo está accionada por un motor de vibración instalado en el haz del marcoLa vibración se transmite a la placa del tamiz,y el material a tamizar se libera a la placa de tamiz a través de la tubería insertada en el filtro de vibración rectangular de doble movimiento. La vibración de la placa de tamiz hace que el tamaño de partícula más pequeño (tamaño de partícula calificado) pase a través de la placa de tamiz y entre en el fondo del tamiz,y entra en el siguiente proceso a través de la tubería instalada en la parte inferior del tamiz. El material con un tamaño de partícula mayor (tamaño de partícula no cualificado) se mantiene en la parte superior de la placa de tamiz, entra en la ranura situada en la parte delantera de la pantalla vibratoria,y entra en el siguiente proceso a través del tubo instalado en la parte inferior de la ranura.
El movimiento lineal puede generar 6G aceleración gravitacional, el movimiento elíptico puede generar 5G aceleración gravitacional.La gente puede elegir el modo de movimiento de la pantalla vibrante a través del interruptor en la caja de controlEl movimiento elíptico es más suave y la vida útil de la pantalla es más larga.
Características de la máquina de detección húmeda vibratoria rectangular para la aplicación de aguas residuales:
1La pantalla está fijada por el bloque compacto. El material del bloque compacto es material de alto polímero.
2Es sencillo y conveniente reemplazar la placa de pantalla golpeando el bloque compacto y reprimiéndolo después del reemplazo.
3El equipo es fácil de operar y no requiere mantenimiento diario.
4El ruido del equipo es bajo, menos de 75 decibelios a 1 metro del tamiz vibratorio.
5El cuerpo de la pantalla está revestido con más de dos capas de pintura protectora de resina epoxi.
Dibujo del perfil de la máquina de detección húmeda vibratoria rectangular para la aplicación de aguas residuales:
Ventajas del movimiento compuesto para la máquina de detección húmeda vibratoria rectangular para la aplicación de aguas residuales:
Movimiento lineal
Movimiento elíptico
1Gran aceleración por gravedad (g), buen efecto de vibración.
2Velocidad de paso del material.
3La capacidad de procesamiento de la pantalla vibratoria es grande.
1La aceleración gravitacional (g) es pequeña.
2El tiempo de permanencia del material en la placa de tamiz es largo y el efecto de filtración es bueno.
3La concentración de la materia aumenta
4Mejorar la vida útil de la placa de tamizado.
Parámetros técnicos de la máquina de detección húmeda vibratoria rectangular para la aplicación de aguas residuales:
Modelo
AES68-3 y AES68-3
AES63-3 y AES63-3
AES60-3 y AES60-3
Trayectoria de las vibraciones
Elíptica
Elíptica
Elíptica
Potencia del motor
2*2,2 kW
1*0,75KW
2*1,5 kW
1*0,55KW
2*1,1 kW
1*0,25 kW
Intensidad de las vibraciones
≤ 7,0 G
≤ 7,0 G
≤ 6,5 G
Amplitud
5.5 ~ 6.0 mm
5.5 ~ 6.0 mm
5.5 ~ 6.0 mm
Capacidad de la pantalla única
≤ 110 m3/h
615 GPM
≤ 90 m3/h
528 GPM
≤ 70 m3/h
352 GPM
Ángulo de ajuste de la caja de pantalla
-3° ~ 3°
-3° ~ 3°
-3° ~ 3°
Frecuencia y tensión del motor
Las emisiones de gases de efecto invernadero de los Estados miembros se considerarán en el caso de las emisiones de gases de efecto invernadero de los Estados miembros.
Área de la pantalla
2.5 m2
2.3 m2
1.8 m2
Tamaño de la pantalla
680*1250 mm
(de 40 a 250 mallas)
630*1250 mm
(de 40 a 250 mallas)
600*1050 mm
(de 40 a 250 mallas)
Capas de pantalla
1 ~ 2
1 ~ 2
1 ~ 2
Cantidad de pantalla de una sola capa
4
4
4
Sistema de rociadores móviles
No se puede optar
No se puede optar
Un juego.
La presión del agua es de unos 5 kg y el caudal es de 290 l/h
Peso
1880 kg
1680 kg
1300 kg de peso
Las observaciones
Parámetros del material a examinar:
1Nombre del material: pulpa de papel
2Temperatura del material: 60 ~ 70 °C
3. viscosidad del material: < 120 CPS (mPas)
4- Gravedad específica del material: < 1,1 kg/dm3
5Concentración: 5-15%
