Pantalla rotatoria de la criba de la categoría alimenticia SS304 1200*2100m m para el azúcar

pantalla rotatoria de acero inoxidable de la criba de la categoría alimenticia de 1200*2100m m para el azúcar

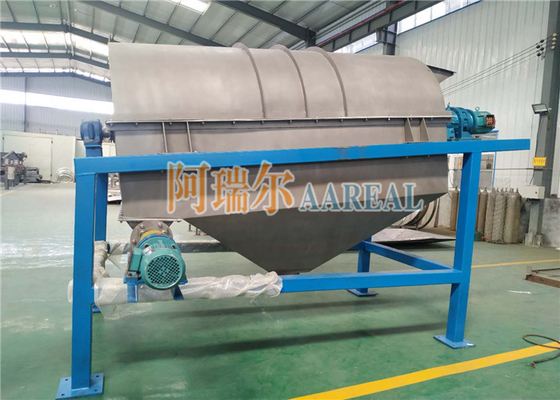

Ésta es nuestra pantalla rotatoria de acero inoxidable de la criba de GTS-1221-1S para el azúcar con las pantallas divididas en segmentos para el reemplazo fácil de la pantalla. Se equipa del transportador de tornillo en el puerto de la descarga como el requisito del cliente. El diámetro eficaz de la pantalla de GTS-1221 es 1200m m, y la longitud de la pantalla es 2100m m. 24 RPM, ángulo de inclinación 7 grados y poder 5.5KW del motor.
La pantalla de la criba supera el problema de la pantalla que se pega y que bloquea que ocurre cuando los diversos tamices vibratorios defienden los materiales mojados, y mejora la salida y la confiabilidad del sistema de detección. Conveniente para defender los materiales de diversas propiedades, así como los materiales mojados y fácilmente estorbados tales como carbón, ganga del carbón, coquice la cal rápida, el etc. El producto de tamaño insuficiente es 100m m, el centro es 10-50m m, y la fineza puede alcanzar debajo 3m m. Este producto es bien recibido por los usuarios.
La pantalla rotatoria se compone principalmente de un motor, un reductor, un dispositivo del tambor, un marco, una cubierta de aislamiento, y una entrada y un mercado. Al trabajar, el motor está conectado con el dispositivo del rodillo a través del reductor a través de un acoplamiento, y conduce el dispositivo del rodillo para girar alrededor de su eje. Cuando el material incorpora el dispositivo del tambor, debido a la inclinación y a la rotación del dispositivo del tambor, el material en la superficie de la pantalla se da vuelta y rodado, para descargar los materiales calificados a través de la pantalla en el círculo externo del tambor, y los materiales incompetentes se descargan a través del extremo del tambor. Ampliamente utilizado en centrales eléctricas, coquerías, materiales de construcción, metalurgia, sustancia química, la explotación minera y otras industrias.

Características de la pantalla rotatoria de la criba para el azúcar:
1. Se adopta el principio transportador rodante, el coeficiente de la fricción es pequeño, y el bloqueo de los agujeros de la pantalla se reduce con el balanceo material.
2. equipado del dispositivo de limpieza peine-formado de la malla de la pantalla. Durante el cribado, el material no es fácil ser bloqueado por el movimiento relativo de la máquina de la limpieza de la pantalla y del cuerpo de la pantalla.
3. El ángulo de inclinación de la instalación es pequeño y no es fácil ser bloqueado. Se utiliza principalmente para la clasificación de materiales polvorientos y tiene un buen efecto de filtración.
4. El mecanismo que defiende entero se diseña en un guardapolvo sellado, que elimina el fenómeno del vuelo y del ruido del polvo durante el cribado.
5. Las ventanas panorámicas del equipo a ambos lados del guardapolvo sellado, del extremo de la cubierta sellada y del lado del mecanismo de limpieza de la máquina se equipan de las puertas de apertura rápidas para el mantenimiento, que es conveniente para el mantenimiento de equipo.
6. La pantalla se compone de varios aceros planos circulares con alta eficacia que defiende y vida de servicio larga.

Principio de funcionamiento de pantalla rotatoria de la criba para el azúcar:

La estructura principal de la pantalla de la criba es el tambor cilíndrico, que está inclinado e instalado en el marco. El motor adaptado está conectado con el dispositivo del tambor a través de un acoplamiento, el tambor de conducción girará alrededor de la dirección del eje. Cuando los materiales incorporan el dispositivo del tambor, debido a la inclinación y a la rotación del dispositivo del tambor, los materiales en la superficie de la pantalla se vuelcan y se ruedan para descargar el material fino a través del puerto de la descarga en la parte inferior del extremo trasero del tambor de la pantalla de la criba, y el material grueso se descarga a través del puerto de la descarga en la cola de la descarga del tambor. Como el material en el tirón del legado del tambor, balanceo, así que los materiales pegados en el tamiz se puede expulsar para prevenir el bloqueo del tamiz.

Estado corriente material en la pantalla rotatoria

Uso de la pantalla rotatoria de la criba para el azúcar:

La pantalla de la criba se utiliza siempre para los materiales refractarios, carbón inferior, limo de carbón, ceniza inferior, clasificación de la arena, clasificación del bloque de la piedra arenisca.

Estructura de la pantalla rotatoria de la criba para el azúcar:

La pantalla de la criba consiste en principalmente el motor, reductor, dispositivo del rodillo, marco, cubierta de lacre y entrada y mercado. Debido al torneado y a la rueda del material en el tambor, el material pegado en el agujero de la pantalla se puede expulsar para evitar que el agujero de la pantalla sea estorbado.

La pantalla rotatoria se monta oblicuo en el marco. El motor se junta a la unidad de tambor vía el acoplamiento y el reductor para conducir la unidad de tambor para girar sobre su eje. Después de que el material entre en la pantalla de la criba, debido a la inclinación y a la rotación del dispositivo del rodillo, el material en la superficie del tamiz se vuelca y rodado, para descargar el material calificado (el producto debajo del tamiz) a través del puerto de la descarga en la parte inferior del extremo posterior del tambor, y el material incompetente (producto superior de la pantalla) se descarga a través del puerto de la descarga en el extremo del tambor.

1. dispositivo de conducción    2. abertura material gruesa de la descarga    3. cubierta de sello

4. cuerpo de tambor    5. abertura material de tamaño insuficiente de la descarga    6. placa de retención

7. entrada de la alimentación    8. soporte

Parámetros técnicos de la pantalla rotatoria de la criba para el azúcar:
