La longitud de la línea de hecho es la longitud de la línea de hecho, la longitud de la línea de hec
Cuadro de la pantalla:
marco de pantalla de madera, marco de pantalla de acero al carbono, marco de pantalla de acero inoxi
Ventajas:
1 ~ 8 plataformas de tamizado disponibles, puede ajustar el ángulo de la superficie de la pantalla p
El material:
Acero al carbono, acero inoxidable 304/316L, material de titanio, etc.
Aplicable:
Minería de arena de río
Resaltar:
La pantalla de vibración de movimiento lineal SS304
,
Pantalla vibratoria de movimiento lineal de arena de río
,
Sitio lineal de arena de río
El mineral de arena del río pantalla de vibración de movimiento lineal SS304 horizontal

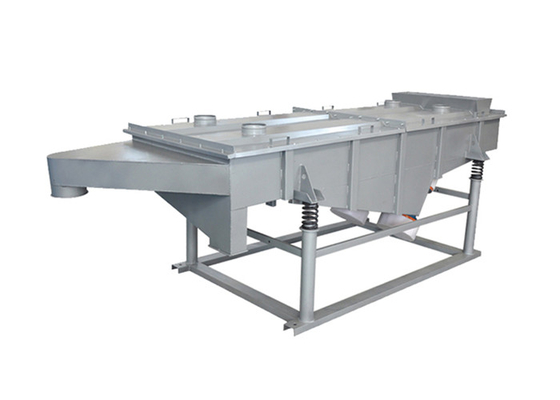

Visión general de la pantalla de vibración de movimiento lineal
La caja de pantalla soportada por los cuatro resortes produce un movimiento lineal recíproco bajo la fuerza de vibración generada por los motores.Cuando el componente vertical de la aceleración de vibración es mayor que la aceleración debida a la gravedadEn el proceso de encuentro con la pantalla, el material se empuja hacia arriba y luego se empuja hacia adelante para saltar a lo largo de la trayectoria parabólica.el material que es más pequeño que la malla de la pantalla puede pasar a través de él, con el fin de alcanzar el objetivo de la clasificación.
Información importante sobre la pantalla vibratoria de movimiento lineal
Forma de las piezas
forma rectangular
Composición estructural
caja de pantalla, pantalla, motor de vibración, base del motor, resorte amortiguador, soporte, etc.
Motor de vibración
dos conjuntos de motores de vibración horizontal, con rotación sincrónica inversa
Materiales aplicables
adecuado para tamizar materiales no pegajosos de 0,074 mm~10 mm con un contenido de humedad inferior al 7%
Capas de pantalla
1 a 6 capas de pantalla
Cuadro de pantalla
marco de pantalla de madera, marco de pantalla de acero al carbono, marco de pantalla de acero inoxidable
Método de limpieza de malla
bolas de rebote, sistema ultrasónico, etc.
El material
Acero al carbono, acero inoxidable 304/316L, material de titanio, etc.
Tamaño de la pantalla
La longitud de la pantalla es de 500*200mm, 500*2500mm, 1000*2000mm, 1000*2500mm, 1000*3000mm, 1000*4000mm, 1200*2500mm, 1200*3500mm, 1200*4000mm, 1500*3500mm, etc. La longitud de la pantalla es de 500*200mm, 500*2500mm, 1000*2000mm, 1000*2500mm, 1000*3000mm, 1000*4000mm, 1200*2500mm, 1200*3500mm, etc.
Principio de trabajode pantalla vibratoria de movimiento lineal
El separador rectangular es accionado por dos motores vibratorios.la fuerza de vibración generada por su bloque excéntrico se desplazan paralelamente a la dirección del husillo del motor, que se superpone como una fuerza resultante perpendicular a la dirección del eje del motor, por lo que la trayectoria de movimiento de la máquina de cribado es una línea recta.
Los dos ejes del motor tienen un ángulo de inclinación en la dirección vertical con respecto a la superficie de la pantalla.Los materiales en la superficie de la pantalla hacen movimiento de saltoPuede utilizarse para realizar el funcionamiento automático en la línea de montaje.
Estructurade pantalla vibratoria de movimiento lineal
El separador rectangular está compuesto principalmente por una caja de pantalla, una malla de tamiz, un motor de vibración, un pedestal de motor, un resorte amortiguador y soportes.
1Cuadro de pantalla:Soldado por placa de acero, con cierta resistencia y rigidez, es el componente principal de la máquina de pantalla. 2.Cuadrícula de pantalla:La malla de la pantalla es de placa perforada, la rigidez general es buena, sólida y fiable.
3Motor de vibración:el método de uso y mantenimiento del motor de vibración para ver las instrucciones de funcionamiento del motor de vibración.
4- El pedestal del motor:el pedestal del motor del tipo de tamiz de vibración descendente (el motor está instalado debajo de la caja de tamiz) puede moverse; el tornillo de conexión debe ser apretado antes de su uso,Especialmente la nueva máquina de detección debe ser apretada repetidamente tres días antes del ensayo., para evitar accidentes causados por el aflojamiento. 5.Muelle de amortiguación de vibraciones:Para evitar que las vibraciones pasen al suelo y soportar todo el peso de la caja de pantalla, el muelle debe estar perpendicular al suelo. 6.En brackets:el soporte se utiliza para sostener la caja de pantalla. Debe montarse perpendicularmente al suelo durante la instalación. El soporte y la parte del cuerpo del tamiz deberán estar unidos por el resorte de compresión.
Aplicaciónde pantalla vibratoria de movimiento lineal
Esta máquina de tamizar es adecuada para el tamizado de materiales de entre 0,74 mm y 10 mm, con un contenido de agua inferior al 7% y sin pegamento.
Es ampliamente utilizado en la industria química, alimentos, plásticos, medicina, metalurgia, vidrio, materiales de construcción, granos, fertilizantes, abrasivos, cerámica y otras industrias,para la detección de polvo seco o material granular.
Las condiciones técnicasParámetrosde pantalla vibratoria de movimiento lineal
Modelo
Tamaño nominal (mm)
Tamaño de las partículas (mm)
Ángulo de inclinación de la pantalla
Amplitud (mm)
Capa
Potencia (Kw)
El AZ-520
500*2000
0.074 ~ 10
0 a 7°
4 ~ 10
1 ~ 6
2*(0,4 ~ 0,75)
AZ-525
500*2500
2*(0,4 ~ 0,75)
El AZ-530
500*3000
2*(0,4 ~ 0,75)
El AZ-1020
1000*2000
2*(0,4 ~ 0,75)
El AZ-1025
1000*2500
2*(0.4~1.1)
El AZ-1030
1000*3000
2*(1.1~1.5)
El AZ-1040
1000*4000
2*(1.1~1.5)
AZ-1225
1200*2500
2*(1.1~1.5)
AZ-1235 y sus derivados
1200*3500
2*(1.1~2.2)
AZ-1250
1200*5000
2*(1.1~2.2)
El AZ-1535
1500*3500
2*(1.1~2.2)
El AZ-1560
1500*6000
2*(2.2~3.7)
El AZ-1845
1800*4500
0.074 ~ 15
2*(2.2~3.7)
Las condiciones de los productos
2000*5000
2*(2.2~3.7)
Se trata de la AZ-2060.
2000*6000
2*(2.2~3.7)
Separador de granos de plástico Separador de polvo de lavado
Capa única Capa múltiple
Separador de resorte de nuevo tipo
