Lugar de origen: | China |
Nombre de la marca: | AAREAL |
Certificación: | ISO9001:2015 |
Cantidad de orden mínima: | 1 sistema |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | Película plástica para el cuerpo, y caja de madera de la madera contrachapada fumigación-libre para |
Tiempo de entrega: | trabajo 20~30 días después de la orden confirmada |
Condiciones de pago: | L/C, T/T |
Capacidad de la fuente: | 10 SISTEMAS POR MES |
Medios de la transportación: | transportador de tornillo inclinado, transportador de tornillo horizontal, transportador de tornillo | Tipo del transportador: | tipo del eje, tipo shaftless, solo tipo de hélice, tipo de doble hélice, tipo de la U-forma, tipo tu |
---|---|---|---|
transportador de tornillo shaftless: | conveniente para transportar los materiales pegajosos y enredados | Transportador de tornillo del eje: | conveniente para los materiales secos no viscosos del polvo y los materiales de la pequeña partícula |
Diámetro: | 100m m, 160m m, 200m m, 250m m, 315m m, 400m m, 500m m, 630m m, 800m m, 1000m m, 1250m m etc. | características: | estructura simple, pequeño tamaño seccionado transversalmente, buen lacre, trabajo confiable, bajos |
Uso: | conveniente para la transportación horizontal u oblicua de los materiales polvorientos, granulares y | Materiales inaplicables: | materiales perecederos, pegajosos, y aglomerados |
Alta luz: | alimentador de transportador de tornillo tubular de 9000m m,Diámetro alimentador de transportador de tornillo tubular de 219m m,transportador de tornillo tubular 316L |

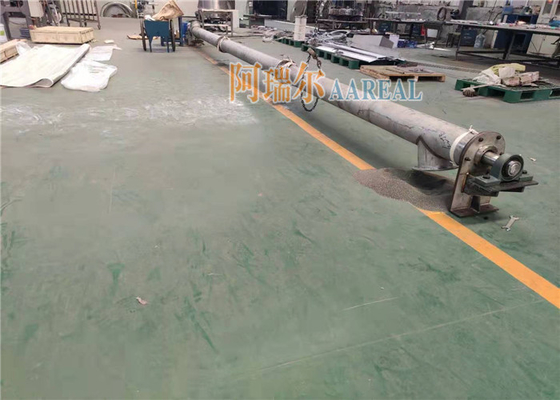

Diámetro alimentador de transportador de tornillo tubular de acero inoxidable de la categoría alimenticia 316L de la longitud 9000m m de 219m m
Descripción del alimentador de transportador de tornillo tubular de acero inoxidable de la categoría alimenticia 316L de la longitud 9000m m del diámetro 219m m:
El transportador de tornillo tubular se divide en dos tipos bajo la forma de transportación: el transportador de tornillo del eje y el transportador de tornillo shaftless., y él se divide en transportador de tornillo en forma de "U" y transportador de tornillo tubular en aspecto. El transportador de tornillo del eje es conveniente para los materiales secos no-pegajosos del polvo y los materiales de la pequeña partícula (tales como cemento, cenizas volantes, cal, grano etc.), mientras que el transportador de tornillo shaftless es conveniente para los materiales pegajosos y fácilmente enredados de la transportación. (e.g barro, biomasa, basura etc.)
Principio de funcionamiento de alimentador de transportador de tornillo tubular de acero inoxidable de la categoría alimenticia 316L de la longitud 9000m m del diámetro 219m m:
El transportador de tornillo hace uso de los materiales de transferencia giratorios del tornillo a lo largo de la cubierta fija. La cuchilla espiral giratoria mueve el material para realizar el transporte del tornillo, y la fuerza que hace que el material no gira con la cuchilla del tornillo es la resistencia friccional del propio peso del material y de la cubierta del transportador de tornillo al material. Las cuchillas espirales se sueldan con autógena al eje rotatorio del transportador de tornillo. La forma superficial de la cuchilla tiene el tipo superficial sólido, el tipo de la superficie de la correa, el tipo de la superficie de la cuchilla y otros tipos según los diversos materiales que son transportados. El eje del tornillo del transportador de tornillo tiene un cojinete empuje en el final de la dirección móvil material para dar al tornillo la fuerza de reacción axial con el material. Cuando la longitud de la máquina es larga, un transporte colgante intermedio debe ser añadido.
Uso del alimentador de transportador de tornillo tubular de acero inoxidable de la categoría alimenticia 316L de la longitud 9000m m del diámetro 219m m:
Es ampliamente utilizado en diversas industrias, tales como materiales de construcción, industria química, energía eléctrica, metalurgia, carbón, grano etc. Es conveniente para horizontal o los materiales transportadores inclinados del polvo, granulada y pequeña del terrón, tales como carbón, ceniza, escoria, cemento, temperatura material del grano etc. son menos que 200℃.
El transportador de tornillo no es conveniente para transportar los materiales que ésos son perecederos, viscosidad grande y fácil aglomerar.
Si la transportación del ángulo de la inclinación es de gran tamaño, elige por favor el transportador de tornillo de la serie de GX.
Características principales del alimentador de transportador de tornillo tubular de acero inoxidable de la categoría alimenticia 316L de la longitud 9000m m del diámetro 219m m:
1. Adaptabilidad fuerte, instalación fácil y mantenimiento, vida de servicio larga.
2. La máquina es pequeña de tamaño, alta velocidad giratoria, asegura transferencia uniforme rápida.
3. Fuerza de sustentación grande, seguro y confiable.
4. El extremo de la descarga se equipa de flexibilidad de limpieza del dispositivo, de poco ruido, fuerte de la adaptabilidad, de la entrada y del mercado de la ubicación de la disposición.
5. el buen aislamiento, la cáscara adopta el tubo de acero inconsútil, los usos finales el reborde conectado el uno al otro como cuerpo, buena rigidez.
Clasificación del alimentador de transportador de tornillo tubular de acero inoxidable de la categoría alimenticia 316L de la longitud 9000m m del diámetro 219m m:
transportando ángulo | transportador de tornillo horizontal, transportador de tornillo inclinado, transportador de tornillo vertical |
transportando la forma | transportador de tornillo del eje, transportador de tornillo shaftless |
por forma | Transportador de tornillo en forma de "U" del canal, transportador de tornillo tubular |
Parámetro técnico del alimentador de transportador de tornillo tubular de acero inoxidable de la categoría alimenticia 316L de la longitud 9000m m del diámetro 219m m:
Tipo del LS | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
Tipo de GX | 200 | 250 | 300 | 400 | 500 | ||||||
Diámetro del tornillo (milímetros) | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
Echada del tornillo (milímetros) | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
Velocidad giratoria (r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
Transportación de la capacidad QΦ=0.33 (m3/h) | 2,2 | 7,6 | 11 | 22 | 36,4 | 66,1 | 93,1 | 160 | 223 | 304 | 458 |
Paladio el 1=10m (kilovatios) del poder | 1,1 | 1,5 | 2,2 | 2,4 | 3,2 | 5,1 | 4,1 | 8,6 | 12 | 16 | 24,4 |
Paladio el 1=30m (kilovatios) del poder | 1,6 | 2,8 | 3,2 | 5,3 | 8,4 | 11 | 15,3 | 25,9 | 36 | 48 | 73,3 |
Velocidad giratoria (r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
Transportación de la capacidad QΦ=0.33 (m3/h) | 1,9 | 5,7 | 18 | 18 | 29,1 | 52,9 | 69,8 | 125 | 174 | 261 | 305 |
Paladio el 1=10m (kilovatios) del poder | 1,0 | 1,3 | 2,1 | 2,1 | 2,9 | 4,1 | 4,7 | 6,8 | 9,4 | 14,1 | 16,5 |
Paladio el 1=30m (kilovatios) del poder | 1,5 | 2,3 | 4,5 | 4,5 | 7 | 8,9 | 11,6 | 20,4 | 28,3 | 42,2 | 49,5 |
Velocidad giratoria (r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
Transportación de la capacidad QΦ=0.33 (m3/h) | 1,4 | 4,8 | 15 | 15 | 21,8 | 39,6 | 54,3 | 97 | 149 | 174 | 244 |
Paladio el 1=10m (kilovatios) del poder | 0,9 | 1,2 | 1,9 | 1,9 | 2,5 | 3,4 | 4,3 | 5,4 | 8,1 | 9,5 | 13,3 |
Paladio el 1=30m (kilovatios) del poder | 1,2 | 2,2 | 3,8 | 3,8 | 5,4 | 6,8 | 9,2 | 16 | 24,4 | 28,6 | 39,9 |
Velocidad giratoria (r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
Transportación de la capacidad QΦ=0.33 (m3/h) | 1,2 | 3,8 | 11 | 11 | 17 | 31,7 | 46,5 | 73,0 | 99,3 | 139 | 199 |
Paladio el 1=10m (kilovatios) del poder | 0,75 | 1,1 | 1,6 | 1,6 | 2,1 | 3,1 | 3,7 | 4,6 | 5,7 | 7,7 | 11 |
Paladio el 1=30m (kilovatios) del poder | 1,1 | 1,8 | 3,4 | 3,4 | 4,4 | 5,6 | 8 | 14 | 16,7 | 23,2 | 33 |
Tabla del tamaño de la instalación de alimentador de transportador de tornillo tubular de acero inoxidable de la categoría alimenticia 316L de la longitud 9000m m del diámetro 219m m:
Modelo | W | B | C | D | N | Q | Y | L | K | R | S | P | O | H | V | J | T | G | L | |
LS100 | 2500 | 100 | 180 | 146 | 10 | 4 | 180 | 190 | 90 | 112 | 180 | 112 | 60 | 178 | 120 | 160 | 14 | 163 | 1500 2000 2500 |
3500-40000 |
LS160 | 2500 | 160 | 240 | 206 | 10 | 4 | 200 | 190 | 112 | 150 | 200 | 150 | 60 | 270 | 120 | 160 | 14 | 190 | ||
LS200 | 3000 | 200 | 300 | 256 | 14 | 8 | 225 | 190 | 112 | 180 | 225 | 180 | 60 | 308 | 160 | 200 | 14 | 212 | ||
LS250 | 3000 | 250 | 350 | 306 | 14 | 8 | 250 | 190 | 140 | 224 | 250 | 224 | 60 | 336 | 200 | 250 | 18 | 240 | 40000-80000 | |
LS315 | 3000 | 315 | 425 | 370 | 14 | 8 | 330 | 190 | 214 | 280 | 390 | 250 | 60 | 443 | 300 | 350 | 20 | 340 | ||
LS400 | 3000 | 400 | 500 | 456 | 14 | 8 | 350 | 190 | 224 | 355 | 390 | 280 | 60 | 533 | 320 | 400 | 24 | 384 | ||
LS500 | 3000 | 500 | 600 | 556 | 14 | 8 | 400 | 190 | 280 | 400 | 400 | 340 | 80 | 662 | 400 | 500 | 24 | 440 | 2000 3500 3500 |
5500-80000 |
LS630 | 3000 | 630 | 730 | 686 | 14 | 8 | 450 | 190 | 355 | 500 | 450 | 420 | 80 | 763 | 500 | 630 | 24 | 555 | ||
LS800 | 3000 | 800 | 920 | 868 | 18 | 16 | 550 | 340 | 450 | 630 | 550 | 520 | 80 | 970 | 632 | 800 | 30 | 650 | ||
LS1000 | 3000 | 1000 | 1120 | 1068 | 18 | 16 | 650 | 360 | 560 | 710 | 650 | 630 | 80 | 1190 | 710 | 1000 | 30 | 760 | 6000-60000 | |
LS1250 | 3000 | 1250 | 1370 | 1318 | 18 | 16 | 800 | 380 | 710 | 800 | 800 | 760 | 80 | 1440 | 800 | 1250 | 30 | 910 |
Transportador de tornillo tubular de GX Transportador de tornillo en forma de "U" del canal del LS (cerrado y abierto)
Transportador de tornillo del doble hélice Los agujeros de descarga múltiples atornillan el transportador
Transportador de tornillo de Shaftless
Transportador de tornillo inclinado Transportador de tornillo vertical
Parámetros técnicos del alimentador de transportador de tornillo tubular de acero inoxidable de la categoría alimenticia 316L de la longitud 9000m m del diámetro 219m m:
Especificación | Funcionamiento técnico principal | Dispositivo de conducción | Dispositivo de conducción | Peso (kilogramo) |
|||
Modelo | Longitud (milímetro) |
Capacidad (cemento) (t/h) |
Velocidad giratoria min-1 |
Reductor | Motor | ||
Modelo | Ratio de la velocidad | Poder (kilovatio) |
|||||
GX200 | -10 | 9 | 60 | ZQ250 | 23,34 | 1,1 | 726 |
GX200 | -20 | 9 | 60 | ZQ250 | 23,34 | 1,5 | 1258 |
GX250 | -10 | 15,6 | 60 | ZQ250 | 23,34 | 2,2 | 960 |
GX250 | -20 | 15,6 | 60 | ZQ250 | 23,34 | 3 | 1750 |
GX300 | -10 | 21,2 | 60 | ZQ350 | 23,34 | 3 | 1373 |
GX300 | -20 | 21,2 | 60 | ZQ350 | 23,34 | 4 | 2346 |
GX400 | -10 | 51 | 60 | ZQ400 | 23,34 | 5,5 | 1911 |
GX400 | -20 | 51 | 60 | ZQ500 | 23,34 | 11 | 2049 |
GX500 | -10 | 87,5 | 60 | ZQ400 | 23,34 | 7,5 | 2381 |
GX500 | -20 | 87,5 | 60 | ZQ650 | 23,34 | 18,5 | 5389 |
GX600 | -10 | 134,2 | 45 | ZQ750 | 23,34 | 22 | 3880 |
GX600 | -10 | 134,2 | 45 | ZQ850 | 23,34 | 55 | 7090 |
