marco de madera, marco de acero al carbono, marco de acero inoxidable, pantalla de extremo tensado,
Tamaño de la malla:
0.074 mm ~ 15 mm
El material:
Acero al carbono, materiales de titanio, acero inoxidable, etc.
Método de limpieza de malla:
Las bolas de buceo, el sistema de cegamiento por ultrasonidos, etc.
No se puede optar:
las aberturas rápidas, el dispositivo de elevación neumático, etc.
Potencia del motor:
(0,4KW~3,7KW) * 2 unidades
Tratamiento de la superficie:
El uso de la tecnología de la tecnología de la información y la comunicación (TIC) en el sector de l
Anchura de la pantalla:
500 mm, 800 mm, 1000 mm, 1200 mm, 1500 mm y así sucesivamente.
Longitud de la pantalla:
1500 mm, 2000 mm, 2500 mm, 3000 mm, 3500 mm, 4000 mm, 4500 mm y así sucesivamente.
Aplicación:
La industria química, la industria alimentaria, la industria minera, etc.
Resaltar:
Pantalla vibratoria lineal de acero al carbono
,
2 cubiertas de pantalla lineal vibratoria
,
Seta de vibración lineal de acero al carbono
Pantalla de vibración lineal de acero al carbono de 2 cubiertas de 500*4000 mm

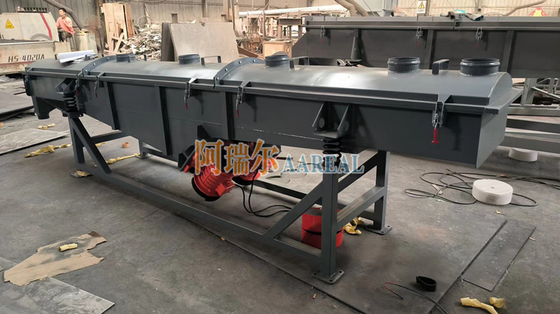

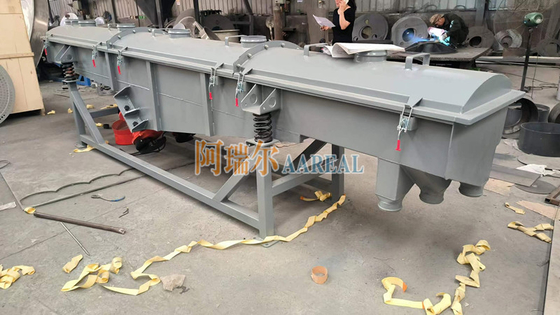

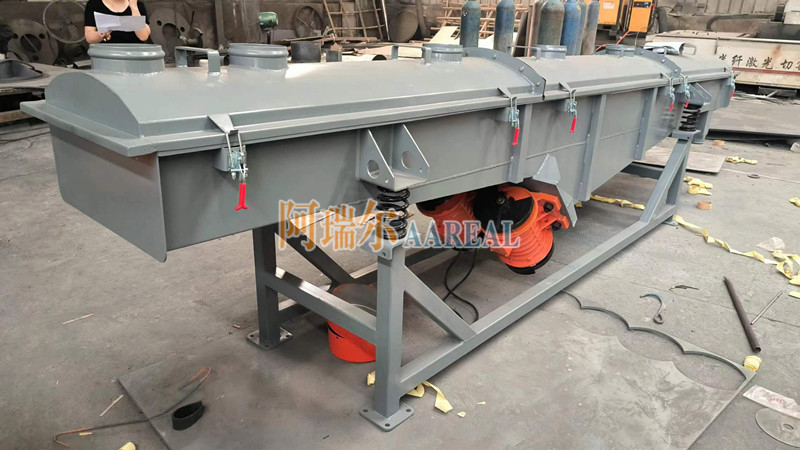

Esta es una pantalla vibratoria lineal de 2 pisos, anchura de pantalla 500 mm, longitud de pantalla 4000 mm, hecha de acero al carbono (Q235).
¿ Qué es?Pantalla de vibración linealLa pantalla vibratoria lineal también se conoce comoseparador rectangularCuando dos motores de vibración giran sincrónicamente y en direcciones opuestas, el motor de vibración se mueve en el sentido opuesto. the exciting forces generated by their eccentric blocks cancel each other out in the direction parallel to the motor axis and add up to a resultant force in the direction perpendicular to the motor axisLos dos ejes del motor tienen un ángulo de inclinación en la dirección vertical con respecto a la superficie de la pantalla.Bajo la fuerza combinada de la fuerza excitante y el peso propio del material, el material se arroja y salta o se mueve hacia adelante en línea recta en la superficie de la pantalla, logrando así el propósito de filtrar y clasificar el material.Es adecuado para el cribado de diversos materiales secos en polvo o granulados con un tamaño de partícula de 0.074-5 mm, con un contenido de agua inferior al 7% y sin viscosidad.
El tamiz de vibración lineal es principalmenteCompuesto por una caja de pantalla, un marco de pantalla, una pantalla, un motor de vibración, una base del motor, un resorte amortiguador de vibraciones, un soportey así sucesivamente
Caja de pantalla: está soldada por varias placas de acero de diferentes espesores, tiene cierta resistencia y rigidez, y es el componente principal de la máquina de pantalla.
Cuadro de pantalla: Está hecho de pino o madera con una pequeña deformación, utilizado principalmente para mantener la pantalla plana y lograr un cribado normal.
Pantalla: Hay varias pantallas como acero de bajo carbono, latón, bronce, alambre de acero inoxidable, etc.
Motor de vibración (Para obtener más detalles sobre los métodos de uso y mantenimiento, consulte el manual de instrucciones del motor de vibración).
Base del motor: instalar el motor de vibración y apretar los tornillos de conexión antes de su uso, especialmente durante los tres primeros días de prueba de la nueva máquina de pantalla,y debe ser apretado repetidamente para evitar su aflojamiento y causar accidentes.
Primavera amortiguadora de vibraciones: evita que las vibraciones se transmitan al suelo y soporta todo el peso de la caja de pantalla..
En el caso de las instalaciones, los pilares deben estar perpendiculares al suelo, y los pilares deben estar situados en el extremo superior de la caja.y los aceros del canal debajo de los dos pilares deben ser paralelos entre sí.
La pantalla vibratoria rectangular se utiliza comúnmente para examinar el ferrosilicio, la arena, las partículas de pimienta, el salvado de trigo, las semillas de calabaza, el polvo de silicio, el azúcar, la medicina china, la nuez de betel, el carburo de silicio en polvo,piedra,partículas de carbón activado, tierra, grava, mijo, estiércol, concha, sésamo cocido, arena hecha en máquina, crisantemo,arena de cuarzo, residuos de construcción, polvo de coque, partículas de plástico, arena de río y otros materiales.
Parámetros técnicos principales del tamiz de vibración lineal:
Modelo
Tamaño de la pantalla (mm)
Capas de pantalla
Tamaño de la malla
Capacidad (t/h)
Frecuencia
Amplitud doble (mm)
El poder (kW)
Ángulo
Dimensión (L*W*H) (mm)
El AZ-515
500×1500
1 a 5.
2 a 200
0.12 a 20
960
Entre 6 y 8
2 por 0.37
45 a 60
2140 × 808 × 848
El AZ-520
500×2000
2 a 200
0.12 a 20
960
Entre 6 y 8
2 por 0.37
45 a 60
2140 × 808 × 848
AZ-525
500×2500
2 a 200
0.12 a 20
960
Entre 6 y 8
2 por 0.55
45 a 60
2750 × 808 × 938
El AZ-1020
100×2000
2 a 200
0.11 a 20
960
Entre 6 y 8
2 por 0.55
45 a 60
2219 × 1320 × 960
El AZ-1025
1000×2500
2 a 200
0.18 a 15
960
Entre 6 y 8
2 por 0.75
45 a 60
2269 × 1320 × 960
El AZ-1030
1000×2500
2 a 200
0.1 a 20
960
Entre 6 y 8
Dos por uno.1
45 a 60
3219 × 1340 × 1120
Nuestra empresa puede hacer varios equipos de cribado de acuerdo con diferentes requisitos de cribado, como pantalla giratoria tipo Rotex para detergente,Procesador giratorio para arena de fracción de tipo Apex, tamizador giratorio tipo Sweco para la arena de sílice, máquina de filtrado de tumbler para el polvo de óxido de aluminio, pantalla de alta frecuencia para el carbonato de calcio, etc.Bienvenido a enviarnos RFQs si usted tiene tal requisito.
La introducción dePantalla de vibración lineal de acero al carbono de 2 cubiertas de 500*4000 mm:
Pantalla de vibración lineal de acero al carbono de 2 cubiertas de 500*4000 mmEs un equipo de tamizado de tipo de vibración de movimiento lineal estándar y universal, con bajo consumo de energía, gran potencia, estructura simple, fácil mantenimiento, estructura completamente cerrada, sin polvo,anidación automática, más adecuado para las operaciones de tuberías. El tamizador vibro lineal es el nuevo equipo de cribado eficiente ampliamente utilizado en los alimentos,materiales refractarios,materiales de construcción,Minería, carbón, metalurgia, industria ligera, industria química, etc.
Las condiciones técnicasParámetrosde lasPantalla de vibración lineal de acero al carbono de 2 cubiertas de 500*4000 mm:
Modelo
Tamaño nominal (mm)
Las partículasEl S- ¿ Qué?(mm)
Ángulo de inclinación of Pantalla(°)
Amplitud(mm)
Capa
Potencia (Kw)
El AZ-520
500*2000
0.074 ~ 10
0 a 7°
4 ~ 10
1 ~ 6
2*(0,4 ~ 0,75)
AZ-525
500*2500
2*(0,4 ~ 0,75)
El AZ-530
500*3000
2*(0,4 ~ 0,75)
El AZ-1020
1000*2000
2*(0,4 ~ 0,75)
El AZ-1025
1000*2500
2*(0.4~1.1)
El AZ-1030
1000*3000
2*(1.1~1.5)
El AZ-1040
1000*4000
2*(1.1~1.5)
AZ-1225
1200*2500
2*(1.1~1.5)
AZ-1235 y sus derivados
1200*3500
2*(1.1~2.2)
AZ-1250
1200*5000
2*(1.1~2.2)
El AZ-1535
1500*3500
2*(1.1~2.2)
El AZ-1560
1500*6000
2*(2.2~3.7)
El AZ-1845
1800*4500
0.074 ~ 15
2*(2.2~3.7)
Las condiciones de los productos
2000*5000
2*(2.2~3.7)
Se trata de la AZ-2060.
2000*6000
2*(2.2~3.7)
Nota: Los datos de la tabla son sólo para referencia.
Características dePantalla de vibración lineal de acero al carbono de 2 cubiertas de 500*4000 mm:
1Proceso de selección móvil Al mismo tiempo de la selección, el material ha sido transportado a largas distancias.
2Fácil de repartir pantallas y piezas. Utilizando un diseño especial de estructura de cuadrícula, las pantallas y las piezas se pueden cambiar y apretar fácilmente.
3Alta capacidad y espacio de trabajo agradable Con una excelente estructura de máquinas y motores, la producción es muy alta y el ruido de trabajo es bajo.
4. Alta precisión de tamizado El material tiene una carrera larga en la superficie de la pantalla, una alta precisión de cribado y una gran capacidad de procesamiento.
5. estructuras de máquinas flexibles Se pueden diseñar diferentes formas y estructuras según el lugar de producción.
6. Adecuado para diferentes tamaños de cribado Cambiar el espaciamiento y la inclinación de la pantalla de acuerdo con el tamaño del material, la probabilidad de permeabilidad y la productividad
7Bajo coste de mantenimiento y larga duración Todas las partes del cuerpo de la pantalla están soldadas correctamente con excelentes placas de acero, y la rigidez general es buena, firme y confiable durante mucho tiempo.
8- Buen sellado y mínimo derrame de polvo Estructura completamente cerrada, descarga automática conducen a casi cero tasa de derrame de polvo.
Información importante sobrePantalla de vibración lineal de acero al carbono de 2 cubiertas de 500*4000 mm:
caja de pantalla, pantallas de malla, motores de doble vibración, base del motor, resortes amortiguadores, soportes, etc.
Motor de vibración
que adopta dos unidades de motores de vibración horizontal, con rotación sincrónica inversa
Materiales aplicables
adecuado para tamizar materiales no pegajosos de 0,074 mm~10 mm con un contenido de humedad inferior al 7%
Ángulo de la superficie de la pantalla
Horizontal o inclinado (0°~7°)
Capas de pantalla
1 ~ 6 capas de pantalla (Las capas superiores se pueden personalizar de acuerdo con la situación real)
Cuadro de pantalla
marco de pantalla de acero al carbono, marco de pantalla de acero inoxidable,marco de pantalla de madera,estructura de pantalla de extremo tensado, etc.
Método de limpieza de malla
bolas de rebote, sistema ultrasónico, etc.
El material
acero al carbono,material de titanio,Acero inoxidable 304/316Ly así sucesivamente
Tamaño de la pantalla
La longitud de la pantalla es de 500*2000mm, 500*2500mm, 1000*2000mm, 1000*2500mm, 1000*3000mm, 1000*4000mm, 1200*2500mm, 1200*3500mm, 1200*4000mm, 1500*3500mm, 1500*5000mm, etc. La longitud de la pantalla es de 500*2000mm, 500*2500mm, 1000*2000mm, 1000*2500mm, 1000*3000mm, 1000*4000mm, 1200*2500mm, 1200*3500mm, 1500*3500mm, 1500*5000mm, etc.
Aplicación
fertilizante químico, urea,arena, material refractario, lisina, partículas plásticas,Fertilizante orgánico, piedra caliza, forraje, piensos, té, etc.
Tratamiento de la superficie
el pulido de espejos, sy la explosión, la fumigación de plástico,Pintura por aerosoly así sucesivamente
Principio de trabajode lasPantalla de vibración lineal de acero al carbono de 2 cubiertas de 500*4000 mm:
El tamiz de vibración rectangular adopta la excitación del motor de vibración como fuente de vibración, de modo que el material fue lanzado en el tamiz,mientras que hacia adelante en una línea recta material uniformemente en el puerto de alimentación del alimentador de la máquina de cribado, especificaciones de malla multicapa de tamiz, material de tamiz, respectivamente, despachados de sus exportaciones.
Hay dos formas de instalar el motor de vibración del tamiz lineal de vibración:
1. montado en el fondo: instalado en el fondo (comúnmente utilizado)
2Bilateral: instalado en ambos lados
Composición estructuralPantalla de vibración lineal de acero al carbono de 2 cubiertas de 500*4000 mm:
Las pantallas vibratorias rectangulares están compuestas principalmente de caja de pantalla, marcos de pantalla, pantalla, motor de vibración, pedestal eléctrico, resorte amortiguador, marco y así sucesivamente.
1.Cuadrícula de pantalla:La malla de la pantalla es de placa perforada, la rigidez general es buena, sólida y fiable.
2Cuadro de pantalla:Soldado por placa de acero, con cierta resistencia y rigidez, es el componente principal de la máquina de pantalla.
3.Muelle de amortiguación de vibraciones:Para evitar que las vibraciones pasen al suelo y soportar todo el peso de la caja de pantalla, el muelle debe estar perpendicular al suelo. 4- ¿ Por qué?el pedestal del autor:el pedestal del motor del tipo de tamiz de vibración descendente (el motor está instalado debajo de la caja de tamiz) puede moverse; el tornillo de conexión debe ser apretado antes de su uso,Especialmente la nueva máquina de detección debe ser apretada repetidamente tres días antes del ensayo., para evitar accidentes causados por el aflojamiento.
5.Motor de vibración:el método de uso y mantenimiento del motor de vibración para ver las instrucciones de funcionamiento del motor de vibración. 6.En brackets:el soporte se utiliza para sostener la caja de pantalla. Debe montarse perpendicularmente al suelo durante la instalación. El soporte y la parte del cuerpo del tamiz deberán estar unidos por el resorte de compresión.
Aplicaciónde lasPantalla de vibración lineal de acero al carbono de 2 cubiertas de 500*4000 mm:
1Industria minera: caolín, alumina, carbono, arena de cuarzo, óxido de titanio, óxido de zinc, etc.
2Industria alimentaria: jalea, azúcar, sal, leche en polvo, levadura en polvo, álcali, levadura gourmet, almidón, polen, aditivo alimentario, leche de frijoles, jugo, etc. 3Industria química: medicina, grasas, resinas, pigmentos, pinturas, paletas, cosméticos, etc.
4- industria metalúrgica: polvo de aluminio, polvo de plomo, polvo de cobre, mineral, polvo de aleación, polvo de electrodos, dióxido de manganeso, polvo de cobre electrolítico, material electromagnético, polvo de pulido,material refractario, etc.
5Industria mecánica: metalurgia de polvo, fundición de arena, material electromagnético y polvo metálico, etc. 6- Industria de la fabricación del papel: estiércol revestido, líquido de escape, líquido de fabricación del papel y recuperación de aguas residuales, etc. 7Industria de materiales abrasivos y cerámica: mica, alumina, abrasivo, material refractario, estiércol, arena de construcción, etc. 8Tratamiento de la contaminación: aceite residual, aguas residuales, aditivos, carbón activado, etc.
