Azúcar, sal, polvo de esmeralda, cenizas volantes, cemento, polvo de carbono, polvo de carbón, etc.
Ventajas:
menor consumo de energía, fácil de mantener, disponible para transporte a larga distancia
El material:
Acero al carbono, acero inoxidable 304, 316L, etc.
Resaltar:
Transporte vibratorio de tres masas
,
Transporte vibratorio totalmente equilibrado
,
Conveyor vibratorio de azúcar

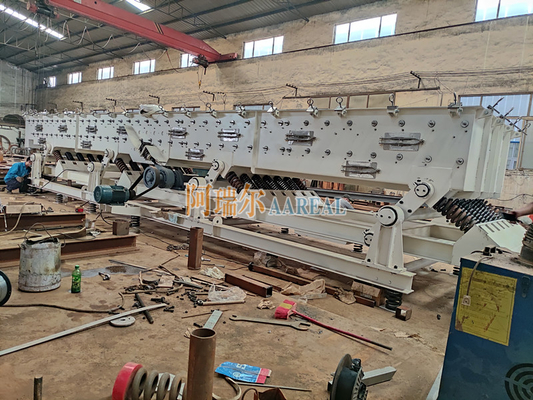

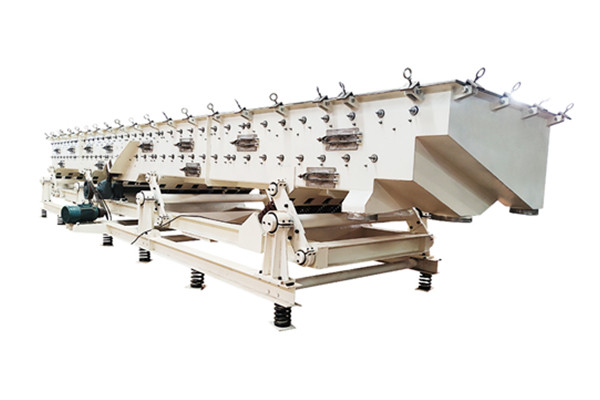

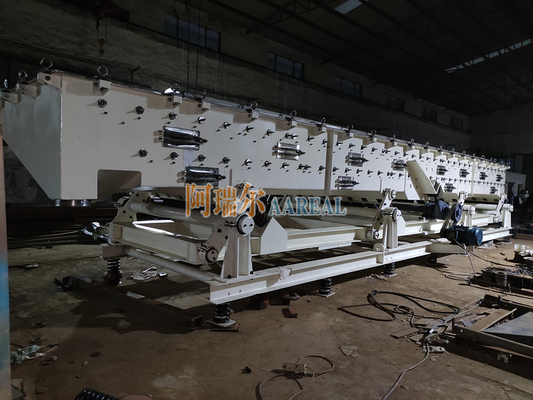

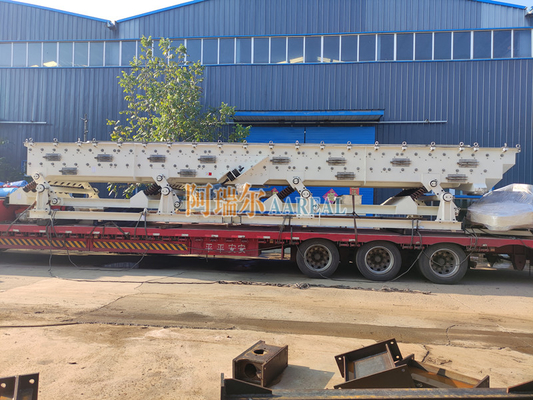

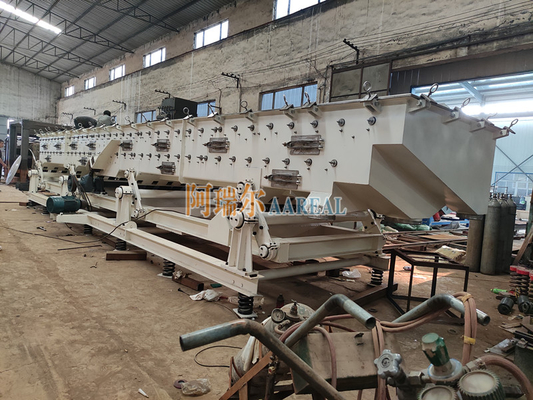

Transportador vibratorio de tres masas de alto rendimiento para el transporte de azúcar y sal a larga distancia
El transportador vibratorio de varilla de conexión elástica se puede dividir en tres tipos: tipo totalmente equilibrado de tres masas,Tipo de resonancia de dos masas y tipo simple de masa única según el número de cuerpos vibratorios.
Convectores vibratorios de una sola masa:sólo el canal produce vibración, por lo que la fuerza de vibración se transmite a la base, que es principalmente ligera.
Conveyor vibratorio de resonancia de dos masas y transportador vibratorio totalmente equilibrado de tres masas:Además del canal, también hay contrapesos que participan en la vibración.y el principio de resonancia se utiliza para minimizar la fuerza de excitación requerida.
El transportador vibratorio de tres masas totalmente equilibrado utiliza el sistema totalmente equilibrado.y montado en el punto central del acoplamiento en un marco fijoAmbos canales vibran mediante una manivela excéntrica impulsada por un motor y una vibración resonante generada por un muelle.
Características:
Además de las ventajas del tipo de resonancia de dos masas, las ventajas destacadas de este transportador son las siguientes:
1Debido a que la fuerza inercial está bien equilibrada, la fuerza de vibración inercial (carga dinámica) transmitida a la base es muy pequeña.
2Cuando se instala en el suelo o en el soporte de la estructura de acero, tiene ventajas incomparables en la reducción de vibraciones en comparación con otros tipos de transportadores de vibración.
3La estructura del transportador es simple, fácil de instalar y mantener.
4El ruido de funcionamiento es inferior a 75 dB.
5Es adecuado para las necesidades de transporte de larga distancia y de canales anchos.
6El canal de transporte puede estar equipado con una pantalla, y las capas simples o dobles del cuerpo del canal de transporte pueden realizar la clasificación o separación de materiales mientras transportan materiales.
7Si el cuerpo de equilibrio se cambia en el cuerpo del canal de transporte, las capas superior e inferior del cuerpo del canal de transporte pueden realizar el transporte inverso al mismo tiempo,y el uso de dos transportadores se puede lograr sin aumentar el equipo y el espacio.
8Para los materiales de alta temperatura que deben transportarse, el tamaño de las partículas, la corrosión, la dureza relativa del material no están limitados.puede utilizarse placa de acero inoxidable o material compuesto.
9El secado, la refrigeración, la clasificación, el drenaje y otros procesos pueden llevarse a cabo simultáneamente, por lo que este programa de transmisión es un método extremadamente eficiente.
10La rotación, el balanceo, la fricción, el consumo y otras piezas requieren poca inyección de aceite lubricante, baja tasa de fallas.
Ventajas:
Además de las ventajas del tipo de resonancia de masa doble,El transportador de vibración totalmente equilibrado tiene las ventajas de una pequeña fuerza de vibración inercial (carga dinámica) transmitida al cimiento y un bajo ruido., que es adecuado para el transporte de necesidades de larga distancia y amplio canal.tiene ventajas incomparables de absorción de golpes en comparación con otros tipos de transportadores de vibración.
Si el cuerpo de equilibrio se utiliza como cuerpo de canalización, las dos capas superior e inferior de canalización pueden realizarse al mismo tiempo.se produce el efecto de uso de dos transportadoresEl cuerpo del canal de transporte puede estar equipado con una pantalla, que puede realizar la clasificación de materiales durante el transporte.
Estructura:
1. el sistema de transporte 2. el marco equilibrado 3. el marco base 4. el dispositivo excéntrico de conexión
5. resonancia del resorte6. el mecanismo de enlace elástico 7. el resorte amortiguador 8. el montaje a prueba de vibraciones
Principio de trabajo:
El transportador de vibración totalmente equilibrado adopta el tipo de soporte elástico, que hace que el cuerpo del transportador y el cuerpo de equilibrio formen un sistema de resonancia de dos masas con masa completamente equilibrada.Las dos masas están conectadas por resorte de bobina de resonancia y varilla de guía elásticaBajo la acción del excitador, el canal de transporte forma un sistema de resonancia con el cuerpo de equilibrio.y la fuerza de vibración inercial generada por el sistema de resonancia es básicamente cancelada en el sistemaEl marco de soporte del equipo está conectado a la base de instalación mediante el sistema de aislamiento de muelles.que puede reducir nuevamente la vibración desequilibrada causada por el cambio de flujo de material en el cuerpo de la cuneta, por lo que la carga dinámica del equipo en la base es muy pequeña.
Este tipo de transportador de vibración es un nuevo tipo de transportador de vibración desarrollado sobre la base del tipo de resonancia de dos masas.Utiliza el canal de transporte y el cuerpo de equilibrio (o canal de transporte) con la misma masa para el movimiento relativoCuando se utiliza el canal de transporte como cuerpo de equilibrio, el material puede ser transportado bidireccionalmente al mismo tiempo.El cuerpo del canal de transporte y el cuerpo de equilibrio (o canal de transporte) están conectados por una varilla oscilante, y una bisagra de goma se coloca en la posición media de la varilla oscilante, y el soporte se apoya en la base a través de la bisagra de goma.Los dos cuerpos vibran en direcciones opuestas porque la barra guía oscila alrededor del punto central.Cuando la masa de los dos cuerpos es igual, la fuerza de inercia generada por los dos cuerpos es igual y opuesta en dirección, y su fuerza de inercia está equilibrada,Así que se llama transportador vibratorio equilibrado..
Parámetros técnicos:
Modelo
Capacidad (t/h)
Frecuencia de vibración (Hz)
Duración de la vía (m) / Potencia (KW)
3
4
5
6
8
10
12
15
18
20
25
30
El ABM150
5
6.7 ~ 10.8
1.5
1.5
1.5
1.5
1.5
1.5
1.5
1.5
2.2
2.2
2.2
3.7
El ABM300
20
6.7 ~ 10.8
1.5
1.5
1.5
1.5
1.5
1.5
2.2
2.2
3.7
3.7
3.7
5.5
El ABM450
35
6.7 ~ 10.8
1.5
1.5
1.5
1.5
1.5
2.2
2.2
3.7
3.7
3.7
5.5
5.5
El ABM600
50
6.7 ~ 10.8
1.5
1.5
1.5
1.5
2.2
2.2
3.7
3.7
3.7
5.5
5.5
7.5
El ABM750
65
6.7 ~ 10.8
1.5
1.5
2.2
2.2
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
El ABM900
80
6.7 ~ 10.8
1.5
2.2
2.2
3.7
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
Las demás:
95
6.7 ~ 10.8
1.5
2.2
3.7
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
El objetivo es el siguiente:
110
6.7 ~ 10.8
2.2
2.2
3.7
3.7
3.7
5.5
5.5
7.5
5.5*2
5.5*2
5.5*2
7.5*2
El objetivo es el siguiente:
125
6.7 ~ 10.8
2.2
3.7
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
7.5*2
El objetivo es el siguiente:
140
6.7 ~ 10.8
2.2
3.7
3.7
3.7
5.5
5.5
7.5
5.5*2
5.5*2
5.5*2
7.5*2
11*2
El objetivo es el siguiente:
155
6.7 ~ 10.8
2.2
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
7.5*2
11*2
El objetivo es el siguiente:
170
6.7 ~ 10.8
3.7
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
7.5*2
11*2
El número de datos es el siguiente:
185
6.7 ~ 10.8
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
7.5*2
11*2
11*2
Nota:
Los datos anteriores son sólo para referencia. Nuestra empresa se reserva el derecho de modificar los datos anteriores.
La capacidad de transporte aquí se calcula de acuerdo con el transporte horizontal de arena fluvial (densidad a granel 1,6 t/m3, contenido de agua 5%).
La potencia del canal de transporte con cubierta de sellado, placa de revestimiento y materiales de transporte con diferentes densidades de volumen debe ser recalculada.
Cuando la distancia de transporte exceda de 15 metros, adoptaremos la estructura segmentada, y el usuario necesita ensamblar y conectar en el sitio.
Aplicación:
La pantalla de transporte vibratorio con barra de conexión excéntrica AAREAL totalmente equilibrada puede utilizarse ampliamente para filtrar azúcar, sal, fertilizantes químicos, carbón activado, partículas de resina, partículas de polietileno,Polvo de HDPE, LDPEEn el caso de la ABM1800-11, la anchura del canal es de 1800 mm, y la longitud del canal es de 11,5 metros.
